Кровля/Подошва пласта

Функция Скважины | Вычисления | Кровля/Подошва пласта позволяет вам вычислить трехмерные координаты кровли и подошвы пластов или интервалов в файлах опробования.

Обзор

Функция Кровля/Подошва идентифицирует каждый пласт, осуществляя поиск идентичных значений в последовательных записях файла интервалов. Эта функция начинает читать данные с верхней части файла. Идентификаторы могут быть любой комбинацией символов, как правило, это коды. Они должны быть введены вручную, присвоены из контуров или вычислены.

Когда функция определяет кровлю и подошву любых пластов, пересекаемых скважиной, она вычисляет 3D координаты этих пересечений и записывает эту информацию в файл вывода.

Фрагмент подходящего Файла интервалов:

Файл интервалов (обычно, это файл опробования) должен содержать поле с идентичными значениями в последовательных записях, которые распознают индивидуальные пласты.

Вам необходим, как минимум, файл интервалов или устьев. Файл инклинометрии также можно использовать там, где необходимо.

Пример вывода:

Вам нужно ввести имена полей для выходного файла. От данных, указанных для кодовых значений Кровли и Подошвы будет зависеть, что будет записано в поле Кодов, чтобы определить кровлю или подошву каждого пласта.

Обычно "Т" - это код, используемый для того, чтобы обозначить запись, содержащую 3D координаты кровли пласта, а "B" - для обозначения подошвы пласта.

Если кодовое значение кровли или подошвы остается пустым, тогда данные кровли или подошвы пласта в файл вывода не записываются. То есть, должно быть определено как минимум одно из кодовых значений.

Вы можете использовать пересечения структур внутри скважины для создания моделей поверхности, контуров или вычислить объемы между поверхностями.

Примечание: Функция распознает каждый пласт, осуществляя поиск идентичных значений в последовательных записях, начинающихся в файле сверху. Идентификаторы могут быть любой комбинацией символов. Пустые значения считаются НУЛЕВЫМИ символами и пласты определяться не будут.

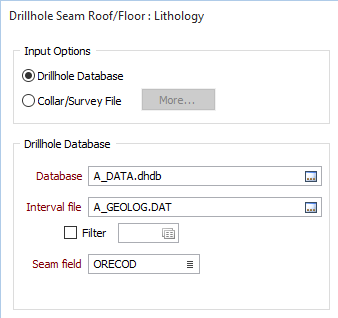

Опции ввода

Выберите опцию ввода Как правило, данные вдоль скважин или данные бурения относятся к сведениям, содержащимся в трех типах файла: файл устьев, инклинометрии и интервалов. Эти файлы обычно используются функциями для отображения и управления данными скважин.

Данные, которые будут использоваться функцией Кровля/Подошва пласта, могут быть определены путем выбора опции ввода База данных скважин.

1. База данных скважин может содержать несколько файлов интервалов. Выберите файл интервалов, который будет использоваться функцией.
2. Выберите опцию Фильтр, если хотите применить фильтр к данным файла. Двойным нажатием левой кнопки мыши выберите имеющийся фильтр в поле ввода фильтра, либо щелчком правой кнопки мыши (F4) задайте новый фильтр.
3. Введите имя поля, которое будет содержать имя пласта (как задано в файле опробования).

Вы также можете выбрать опцию настройки файлов устьев/инклинометрии и задать отдельные файлы устьев, инклинометрии и интервалов:

1. Введите имя Файла интервалов, содержащего необходимые вам данные. При необходимости, задайте фильтр для выбора обрабатываемых записей.
2. Введите имена полей Скважина, От и До в Файле интервалов.
3. Введите имя поля, содержащего значения, которые будут использоваться для определения пластов. Обычно это поле кодов или литологии. Когда значение в этом поле меняется, определяется новый пласт.
4. Введите имя файла устьев, содержащего ваши данные. Нажмите на кнопку Поля устьев, чтобы задать поля, которые будут определять значения Скважина, Север, Восток, Z, Общая глубина, Азимут и Наклон.
5. (На свое усмотрение) Выберите опцию "Все скважины вертикальные ". Это действие отключает опцию "Инклинометрия скважин".
6. Если для расчета 3D координат требуется файл инклинометрии, в этом случае выберите опцию "Инклинометрия скважин" и нажмите на кнопку "Далее", чтобы ввести данные в поле "Файл инклинометрии".
7. Введите значение в поле "Коррекция азимута", чтобы откорректировать азимуты скважин. Если необходимо, выберите опцию Применять к первому азимуту.

Файл интервалов

Если в качестве типа ввода вы выбрали Базу данных скважин, укажите (или дважды щелкните левой кнопкой мыши, чтобы выбрать) имя Файла интервалов. При необходимости, задайте фильтр для выбора обрабатываемых записей.

Поле пласта

Если в качестве типа ввода вы выбрали Базу данных скважин, укажите имя поля, которое будет содержать Имя пласта (как определено в Файле опробования).

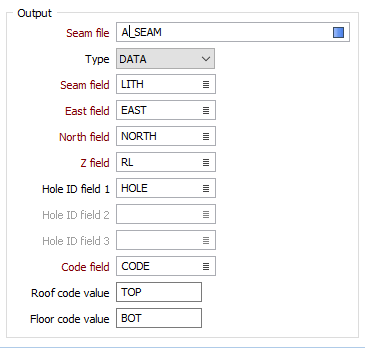

Вывод

Файл пласта

Введите имя файла, который содержит данные пласта. Если такой файл не существует, он будет создан. Если файл уже существует, вам будет предложено Перезаписать или Присоединить его.

Поля восточных, северных и Z координат

Укажите имена полей, в которых будут храниться восточные, северные координаты и (по желанию) координаты Z в целевом файле данных.

Поле скважин

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя поля, которое идентифицирует каждую скважину в файле.

Поле кода

Введите (или дважды щелкните левой кнопкой мыши, чтобы выбрать) имя поля в файле вывода, в которое будут записаны коды кровли и/или коды подошвы. Если Поле кода не существует, оно будет создано.

Значения кодов кровли

Значение, которое вы вводите здесь, будет зафиксировано в Поле кода выходного файла для каждой записи, которая определяет кровлю пласта. Если вы оставите это поле пустым, данные кровли пласта не будут записаны в выходной файл.

Значения кодов подошвы

Значение, которое вы вводите здесь, будет записано в поле кодов выходного файла для каждой записи, которая определяет подошву пласта. Если вы оставляете это поле пустым, данные подошвы пласта в файл вывода не записываются.

Forms

Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.

Запуск

В завершение, нажмите на кнопку Запустить, чтобы начать процесс вычисления кровли/подошвы пласта.
