Используйте функцию Скважины | Вычисления | Истинная мощность, чтобы рассчитать истинную мощность (перпендикулярное измерение плоскости пласта по точками пересечения) пересечений скважины. Для работы этой функции требуется наличие Базы данных скважин в виде вводного параметра. Это действие позволяет получать следующие значения непосредственно из базы данных:
Укажите следующие параметры в Группе ввода:
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя базы данных, которая содержит ваши данные. При необходимости, задайте фильтр для выбора в базе данных записей, которые будут обработаны.
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя Файла событий, связанного с вашей базой данных. Если Файл событий указан, функция использует значения полей СКВАЖИНА, ГЛУБИНА и ВИДИМАЯ МОЩНОСТЬ для вычисления Истинной мощности. Поля Скважина и Глубина используются для того, чтобы отправить запрос к базе данных скважин и определить Азимут и Падение в этой точке.
При необходимости, задайте фильтр для выбора обрабатываемых записей.
Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя файла интервалов, связанного с вашей базой данных. Если указан файл интервалов, функция использует значения СКВАЖИНА, (ОТ + ДО)/2 и (ДО -ОТ) для вычисления истинной мощности.
При необходимости, задайте фильтр для выбора обрабатываемых записей.
Для файла событий в группе Плоскость пласта укажите следующие значения по умолчанию :
Для Файла событий двойным нажатием левой кнопки мыши (F3) определите имя поля, содержащего значения мощности при бурении скважин.
Для файла событий двойным нажатием левой кнопки мыши (F3) выберите поле, содержащее значения, которые представляют собой азимут направления падения свиты пластов.
Для файла событий двойным нажатием (F3) выберите поле, содержащее значения, которые представляют угол падения свиты пластов.
На свое усмотрение введите значение в поле "Коррекция азимута" (+ или -), если хотите отредактировать вывод значений в Файлах интервалов и координат.
Корректировки вносятся во все значения азимута, используемые при просмотре, при этом фактические значения в файлах устьев или файлах инклинометрии не изменяются. Нет необходимости вносить корректировки, если результат редактирования является отрицательным или больше 360 градусов.
Функция "Коррекция азимута" полезна, если азимуты записаны с учетом истинных северных координат с известным отклонением от координат по сетке.
Введите значение по умолчанию для азимута направления падения. Оно идет под прямым углом к геологическому простиранию и ограничено положительным значением от 0 до 360. Если в поле "Направление падения свиты пластов" не задано значение, будет использоваться значение по умолчанию.
Введите угол падения свиты пластов, которое измеряется от горизонтали (0), с помощью которого можно вычислить истинную мощность. Значение падения свиты пластов должно быть положительным и находиться в пределах от 0 до 90. Если в поле "Падение свиты пластов" не задано значение, будет использоваться значение по умолчанию.
Укажите, где будут записаны результаты вычисления в группе Вывод:
Выберите эту опцию, если вы хотите записать результаты вычислений в Файл ввода, а не в отдельный Файл вывода.
Примечание: Если выбрана опция Изменить файл ввода, будут отключены следующие поля:
Выберите тип файла вывода и двойным нажатием (F3) выберите имя файла вывода.
Если файл ввода является файлом событий, значения ГЛУБИНЫ записываются в файл вывода. Если файл ввода является файлом интервалов, значения ОТ и ДО записываются в файл вывода.
Двойным нажатием левой кнопки мыши (или с помощью кнопки Список) укажите имя поля в Файле вывода, куда будут записаны результаты вычисления Истинной мощности.

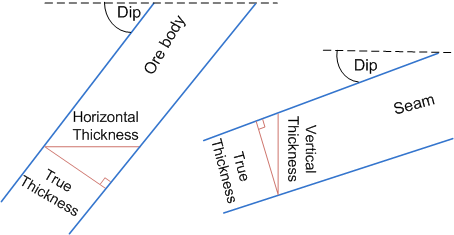

В зависимости от падения и простирания рудного тела, а также от метода добычи, в дополнение к истинной мощности, часто необходимо рассчитать горизонтальную и вертикальную мощность.
Двойным нажатием левой кнопки мыши (или с помощью кнопки Список) укажите имя поля в Файле вывода, куда будут записаны результаты вычисления вертикальной и горизонтальной мощности.
Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.
В заключение, нажмите на кнопку Запустить, чтобы начать вычисления истинной мощности.
