Функция Скважина | Вычисления | Истинное падение и направление падения использует параметры ориентации керна скважины для расчета структуры истинного падения и направления падения. Ориентация линии (опорная линия для измерения угла Бета) может быть отмечена вдоль верхней части или нижней части керна.
Примечание: Предполагается, что единицами угла являются градусы.

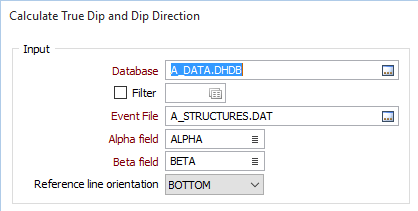

Введите название базы данных скважин, либо дважды щелкните левой кнопкой мыши, чтобы выбрать название из списка баз данных скважин в текущем проекте. При необходимости, примените фильтр для ограничения отображаемых данных. См.: Фильтр базы данных скважин
Введите имя Файл событий, содержащего значения углов Альфа и Бета, которые будут использованы в расчете. Дважды щелкните мышью, чтобы выбрать файл из списка файлов, связанного с вашей базой данных. Если Файл событий, который вы хотите использовать, еще не был добавлен в Базу данных скважин, нажмите на кнопку Добавить.
Укажите поле, содержащее угол Альфа или угол напластования керна. Это измерение угла падения поверхности относительно оси керна.
Укажите поле, содержащее угол Бета. Это угол, измеряемый по часовой стрелке от опорной линии до нижней точки поверхности на керне. См.: Альфа и Бета углы в ориентированном керне
Укажите, помечена ли опорная линия (опорная линия для измерения угла Бета) вдоль верхней или нижней части скважины путем выбора опции в ниспадающем списке.

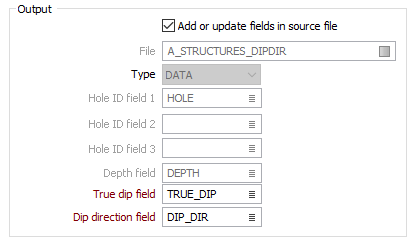

Вместо того, чтобы записывать результаты расчета истинного падения в файл вывода, выберите эту опцию, чтобы записывать эти результаты в Файл событий. Вам необходимо указать поля, которые содержат значения истинного падения и направления падения. Если поля уже имеются в исходном файле, они будут обновлены.
Если вы выбрали создание отдельного файла вывода, введите (или двойным нажатием левой кнопки мыши выберите) имя и тип этого файла. После того как вы запустите функцию, файл вывода автоматически будет добавлен в базу данных скважин.
Дважды щелкните мышью, чтобы выбрать имя полей, которые идентифицируют каждую скважину в файле. Можно указать до 3 полей с именами (идентификаторами) скважин.
Эти сведения могут пригодиться, например, если скважины, импортируемые из разных наборов данных, имеют повторяющиеся имена. Если указано несколько имен скважин, для поиска в базе данных используется уникальный идентификатор (объединение идентификаторов скважин).
Укажите поля, которые будут содержать значения идентификатора скважины и глубины.
Укажите поля, которые будут содержать значения Падение и направление падения.
Если вы ввели все необходимые вводные и выходные параметры, нажмите на кнопку Запустить, чтобы запустить процесс.
Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.
