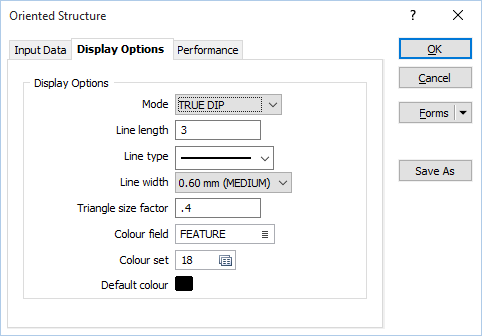

Используйте настройки во вкладке Опции просмотра, в диалоговом окне Ориентированная структура, чтобы выбрать, как будет отображаться Истинное падение или Видимое падение, а также, чтобы отрегулировать длину и внешний вид стрингов, выводимых в просмотр.
Если файл ввода содержит поле кода, которое определяет структуру, он может быть использован для цветовой кодировки изображения.
Выберите режим Просмотр. Вы можете также отображать ИСТИННОЕ ПАДЕНИЕ (с ориентированными треугольниками) или же ВИДИМОЕ ПАДЕНИЕ (простыми линиями).
Если вы выбираете ИСТИННОЕ ПАДЕНИЕ в качестве режима просмотра, треугольник используется для отображения плоскости структуры. Размер этого треугольника определяется с помощью определенной длины линии и значения истинного падения для каждого события. Чем больше падение, тем больше размер треугольника, который используется для отображения плоскости.
Введите длину линии (в единицах сети), которая будет использоваться для видимого падения или для линии простирания истинного угла.
При отображении истинного угла, для определения размера треугольников, которые будут использоваться для вывода в просмотр плоскости каждой структуры, используется длина линии, которую вы задали со значением истинного угла (и фактор размера треугольника, который вы задали на свое усмотрение).
Выберите тип линии. Выберите тип линии из выпадающего списка. Вам представлен большой выбор типов сплошных, точечных и пунктирных линий.
Выберите толщину линии из выпадающего списка (ТОНКУЮ, СРЕДНЕЙ ТОЛЩИНЫ, ТОЛСТУЮ или настройте сами). Вам предложено большое разнообразие настраиваемых типов ширины (в миллиметрах).
Если вы выбираете режим ИСТИННОЕ ПАДЕНИЕ, вы можете изменять размер треугольников, применив фактор размера треугольника для расчета размеров. Фактор 2, например, удвоит размер треугольников, созданных процессом.
Примечание: Вводные данные будут отключены в случае, если выбран режим ВИДИМОЕ ПАДЕНИЕ.
Укажите имя поля, содержащего значения, которые будут применяться для цветовой кодировки данных просмотра.
Вы можете выбирать значения цветов непосредственно из Поля цвета, без указания Набора цветов. В этом случае значения в Поле цвета должны быть корректными цветовыми определениями RGB, Hex или Integer.
| Формат | Пример |
|---|---|
| R,G,B | 89,169,215 |
| HTML Hex | #59A9D7 |
| Hex | 0x59a9d7 |
| int | 5876183 |
Чтобы связать значения в Поле цвета со значениями в Наборе цветов, дважды щелкните левой кнопкой мыши (F3) и выберите набор, который будет использоваться для регулировки отображаемых цветов. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или редактировать Набор цветов.
Дважды щелкните левой кнопкой мыши (F3), чтобы выбрать цвет, который будет использоваться в случае, если Поле цвета или Набор цветов не заданы, либо в случае, если Поле цвета является неверным или не привязано к Набору цветов.
Вкладка Ориентированная структура
