Используйте функцию Скважины | Планирование | Создать схему скважин, чтобы задать сеть скважин. Скважины могут быть созданы в виде прямоугольной или ромбической сети, с заданным азимутом и уклоном. Они могут быть также ограничены одним и более контурами для создания непрямоугольной сетки.

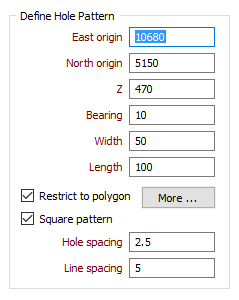

В диалоговом окне Настройка сети скважин укажите Исходные восточные и северные координаты сети (данная точка представляет собой юго-западный угол сети) и задайте высотную точку (Z) скважин, которые вы намерены создать.

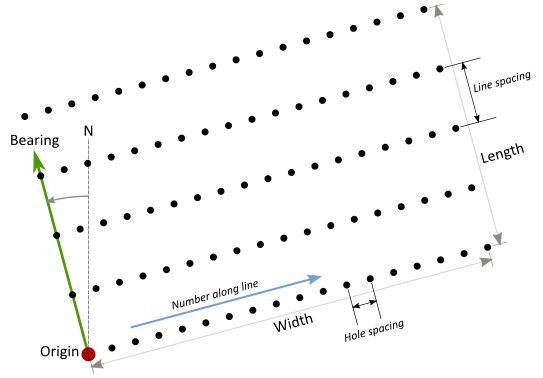

Введите Азимут от нулевого градуса (Север), чтобы сориентировать сетку скважин на основании геологии или предыдущих съемок. Просматривая данные вдоль азимута, можно видеть, что исходные координаты всегда находятся в левом нижнем углу, профили строятся слева направо, а каждый новый профиль располагается дальше предыдущего от исходных координат (как показано на рисунке ниже):
Укажите ширину сетки (смотрите рисунок выше).
Введите расстояние от исходных координат для расчета скважин. Оно измеряется в направлении азимута (смотрите рисунок выше).
Укажите расстояние между скважинами вдоль профиля (смотрите рисунок выше).
Укажите расстояние между профилями в направлении от исходных координат (смотрите рисунок выше).
Используйте полигоны, чтобы определить площадь сетки скважин, выберете опцию Ограничить до полигона и нажмите кнопку Далее...
С помощью опции Прямоугольная сеть определяется, будет ли расстояние между скважинами перпендикулярным, или скважины будут расположены в шахматном порядке. Смотрите: Настройка сети скважин
Укажите Азимут скважин, Наклон скважин, Глубину скважин, которые будут использоваться для скважин.
Азимут скважины - это ее наклон в градусах, измеренный от 0 на Север по часовой стрелке. Если скважина вертикальна (наклон равен -90), то азимут на нее влиять не будет.
Наклон скважины - это угол от 0 (горизонтальная скважина) до - 90 (вертикальная скважина). Если значение не задано, то скважины по умолчанию имеют наклон, равный -90 (вертикальные), а азимут равен 0.
Укажите, как будет выполнено приращение по первой скважине - в направлении азимута (по умолчанию) или вдоль каждого профиля (если выбрана опция Нумерация вдоль профиля). Смотрите: Нумерация скважин
Вы можете выбрать эту опцию для приращения последнего числового компонента поля при приращении символьных полей. Например, идентификатор (номер) скважины VS2012_001 будет увеличен на единицу следующим образом VS2012_002.
Если эта опция не выбрана, первый (крайний левый) числовой компонент каждого значения поля будет увеличен. К примеру, идентификатор (номер) скважины VS2012_001 будет увеличен на единицу следующим образом VS2013_002.
Если вы хотите записать интервал проб в выходной файл опробования, используйте опцию регулярные пробы. Как вариант, вы можете удалить значения из поля приращения регулярных проб и нажать на кнопку Нерегулярные пробы, чтобы указать до 6 глубин неравномерных проб. См.: Неравномерные пробы
Если значение До интервала пробы больше глубины скважины, значение интервала До изменится на значение глубины скважины. Выберете опцию Записывать частичные пробы, если вы хотите записывать неполные интервалы в выходной файл опробования.
Выберете тип файла, и укажите имя файла устьев на выводе. Устья скважин, созданные в результате этого процесса, записываются в данный файл.
Выборочно выберете тип файла, укажите имя выходного файла опробования. Интервалы опробования, которые вы задали, записываются в этот файл. Нажмите на кнопку Поля опробования, двойным щелчком в строке ввода выберете имена полей в файле, которые содержат значения опробования.
Если вы на выводе вы указываете файлы устьев и (на свое усмотрение) опробования, вы можете связать эти файлы с помощью Базы данных скважин (БДС).
Если поле База данных пустое, функция запустится, не создавая связь между файлами вывода и базой данных скважин. Если поле База данных скважин НЕ является пустым, применяются следующие сценарии:
| Сценарий | Действие |
|---|---|
| База данных скважин не существует. Файлы вывода не существуют. | Приложение предложит вам создать новую базу данных скважин. Новые файлы вывода будут добавлены в новую базу данных скважин. |
| База данных скважин существует. Файлы вывода не существуют. | Вам будет предложено перезаписать существующую базу данных скважин. Если вы предпочтете продолжить процесс, новые файлы вывода будут добавлены в новую базу данных скважин. |
| База данных скважин существует. Файлы вывода существуют. | Вам будет предложено перезаписать существующую базу данных скважин. Если вы хотите продолжить процесс, вы можете перезаписать или присоединить данные к существующим файлам вывода. Если вы хотите продолжить процесс, перезаписанные или присоединенные файлы вывода будут добавлены в базу данных скважин. |
| База данных скважин не существует. Файлы вывода существуют. | Приложение предложит вам создать новую базу данных скважин. Если вы хотите продолжить процесс, вам будет предложено перезаписать или присоединить к существующим файлам вывода. Если вы хотите продолжить процесс, перезаписанные или присоединенные файлы вывода будут добавлены в новую базу данных скважин. |
Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.
В заключение, щелкните по кнопке Запустить и запустите функцию.
