Если соответствующий слой не открыт, или если он не является активным слоем, программа предложит вам создать или выбрать активный слой.
Используйте инструмент Спроектировать прямую скважину от цели, чтобы указать местоположение цели, а затем построить стринг траектории по направлению к устью.
Проект скважины, где направление стринга скважины противоположно направлению бурения и идет от цели к устью, называется проектированием От цели.
Проектирование от цели, как правило, используется в случае, если целевая область известна, а местоположение устья необходимо определить. Для бурения с поверхности данный метод может включать возможность автоматического ограничения до ЦМП поверхности, автоматического разворота направления стринга скважины и автоматического удлинения скважины за пределы целевой области.
Проектирование "от цели" поддерживает работу с прямыми и искривленными скважинами по направлению вверхСкважины, в которых направление бурение имеет уклон вверх или скважинами по направлению внизСкважины, в которых направление бурения имеет уклон вниз..
Для интерактивного добавления сегментов к стрингу траектории, начиная от заданного положения цели:

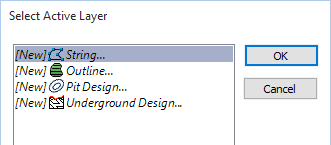

Если соответствующий слой не открыт, или если он не является активным слоем, программа предложит вам создать или выбрать активный слой.

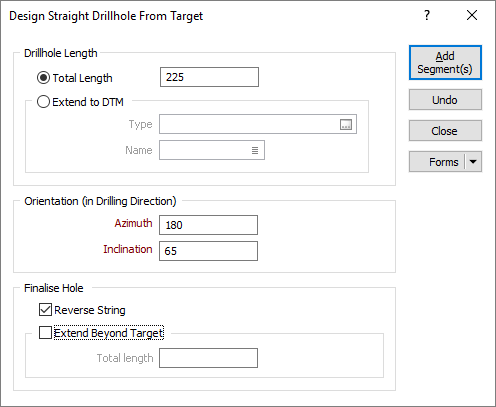

Укажите длину скважины (в единицах сети).

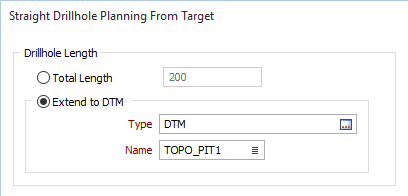

Как вариант, вы можете указать Тип и Имя ЦМП к которой необходимо произвести привязку. Точка, на которой ЦМП пересекается стрингом траектории определит длину скважины.
Укажите Азимут и Наклон, чтобы добавить сегменты к стрингу траектории на этой ориентации.
Независимо от проектного направления (от устья или от цели), в Micromine всегда предполагается, что ориентация и отклонение будут заданы в направлении буренияНаправление бурения - это направление, в котором производится бурение, оно начинается от устья скважины и продвигается к целевым координатам. Обратите внимание на то, что направление бурения может иметь наклон вниз (для поверхности и подземных скважин) или вверх (для подземных скважин)., не проектном направлении
Например, если вы планируется скважину "от цели", которая будет пробурена при -60° в восточном направлении (090°), вам необходимо указать наклон -60, и задать значение азимута, равное 9, даже если вы планируете скважины вверх от цели. Micromine автоматически развернет для вас направления и отклонения.
Направление бурения и проектное направление являются независимыми переменными.

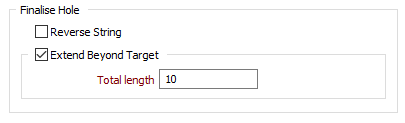

При выборе вышеуказанного, следующие опции будут определять, что произойдет, когда вы нажмете на кнопку Закрыть, чтобы выйти из диалогового окна.
Щелкните по кнопке Добавить сегменты, чтобы добавить один или несколько сегментов указанной длины и ориентации.
Щелкните по кнопке Вернуть, чтобы отменить действия по одному или нескольким сегментам.
Щелкните по кнопке Закрыть, чтобы закрыть окно.
Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.
