Если соответствующий слой не открыт, либо он не является активным слоем, программа предложит вам создать или выбрать активный слой.
Используйте инструмент Спроектировать скважину от цели с инклинометрией, чтобы указать местоположение цели, а затем построить стринг траектории по направлению к устью.
Проект скважины, где направление стринга скважины противоположно направлению бурения и идет от цели к устью, называется проектированием От цели.
Проектирование от цели, как правило, используется в случае, если целевая область известна, а местоположение устья необходимо определить. Для бурения с поверхности данный метод может включать возможность автоматического ограничения до ЦМП поверхности, автоматического разворота направления стринга скважины и автоматического удлинения скважины за пределы целевой области.
Проектирование "от цели" поддерживает работу с прямыми и искривленными скважинами по направлению вверхСкважины, в которых направление бурение имеет уклон вверх или скважинами по направлению внизСкважины, в которых направление бурения имеет уклон вниз..
Micromine использует длину сегмента, чтобы контролировать длину каждого сегмента стринга, который представляет кривизну скважины. После того как стринги будут преобразованы в файлы устья и инклинометрии, длина сегментов также будет определять интервал между последовательными исследованиями скважин.
Самый надежный способ прочертить кривизну скважины - начать интерактивно добавлять сегменты до тех пор, пока скважина не будет выведена на верную длину. После этого вы можете проектировать другие скважины, используя общую длину, если по вашим ощущениям такое соотношение подходит для вашей площади проекта.
Для интерактивного добавления сегментов к стрингу искривленной траектории, начиная от заданного положения цели:
Если соответствующий слой не открыт, либо он не является активным слоем, программа предложит вам создать или выбрать активный слой.
Укажите длину сегмента (в единицах сети).
Укажите Азимут и Наклон для исходного сегмента траектории. Добавленные вами сегменты будут отклоняться от этой начальной ориентации.
Независимо от проектного направления (от устья или от цели), в Micromine всегда предполагается, что ориентация и отклонение будут заданы в направлении буренияНаправление бурения - это направление, в котором производится бурение, оно начинается от устья скважины и продвигается к целевым координатам. Обратите внимание на то, что направление бурения может иметь наклон вниз (для поверхности и подземных скважин) или вверх (для подземных скважин)., не проектном направлении
Например, если вы планируется скважину "от цели", которая будет пробурена при -60° в восточном направлении (090°), вам необходимо указать наклон -60, и задать значение азимута, равное 9, даже если вы планируете скважины вверх от цели. Micromine автоматически развернет для вас направления и отклонения.
Направление бурения и проектное направление являются независимыми переменными.
Сегменты, которые вы добавляете в стринг, будут отклоняться в своей ориентации, по указанной длине сегмента, а также по Отклонению азимута и Отклонению наклона, измеряемым в градусах на сегмент. Отклонения определяются в отношении направления буренияНаправление бурения - это направление, в котором ведется бурение, оно начинается от устья и движется к цели. Обратите внимание на то, что направление бурения может иметь наклон вниз (для скважин, пройденных с поверхности, и подземных скважин) или вверх (для подземных скважин)..
Используйте опции группы Степень отклонения с осторожностью. Отклонение скважины - это результат сложного взаимодействия параметров бурения (тип коронки, давление подачи, скорость вращения и т.д.) режущая или ударная способность коронки, порода, через которую проходит скважина, угол между буровой коронкой и вмещающей породой. Изменение одного из этих параметров может привести к значительным изменениям в степени отклонения по сравнению с другими скважинами.
В новой проектной области вам необходимо планировать прямые скважины до тех пор, пока у вас не появится достаточно материала бурения, чтобы разобраться в том, как отклонились предыдущие скважины. Даже обладая этой информацией, вам всегда следует расценивать все запланированные отклонения в качестве приблизительных данных завершенной скважины.
Выберите эту опцию, чтобы настроить длину скважины в интерактивном режиме, а не указывать общую длину и вычислять её на основании количества сегментов.
У вас имеется возможность добавить множественные сегменты, используя одинаковую ориентацию или одинаковое отклонение, указанное в диалоговом окне. Введите количество сегментов, которое вы намерены создать.

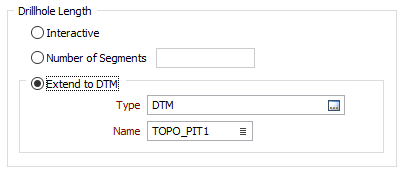

Как вариант, вы можете указать Тип и Имя ЦМП к которой необходимо произвести привязку. Точка, на которой ЦМП пересекается стрингом траектории определит длину скважины.
При выборе вышеуказанного, следующие опции будут определять, что произойдет, когда вы нажмете на кнопку Закрыть, чтобы выйти из диалогового окна.

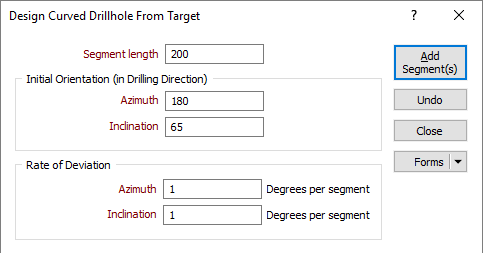

Щелкните по кнопке Добавить сегменты, чтобы добавить один или несколько сегментов указанной длины и ориентации.
Щелкните по кнопке Вернуть, чтобы отменить действия по одному или нескольким сегментам.
Щелкните по кнопке Закрыть, чтобы закрыть окно.
