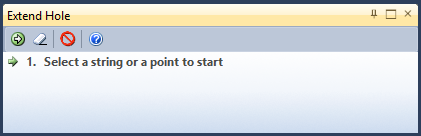

Если выбор еще не произведен, на экране появится сообщение с просьбой выбрать стринг или точку, от которых необходимо продлить скважину:
Щелкните по инструменту Продлить скважину, чтобы интерактивно удлинить имеющуюся скважину.
Приложение Micromine предполагает, что при продлении скважины направление бурения и направление проектирования являются идентичными. Помните об этом, когда указываете исходную ориентацию или степень отклонения.

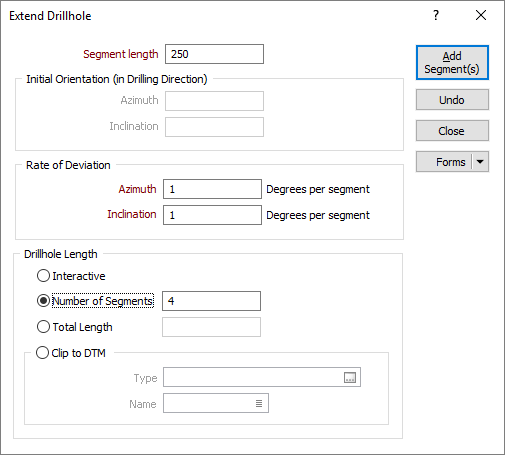

Чтобы продлить скважину:
Если выбор еще не произведен, на экране появится сообщение с просьбой выбрать стринг или точку, от которых необходимо продлить скважину:
Укажите Азимут и Наклон для исходного сегмента траектории. Добавленные вами сегменты будут отклоняться от этой начальной ориентации.
Примечание: Эти поля активны только в том случае, если была выбрана точка.
Независимо от проектного направления (от устья или от цели), в Micromine всегда предполагается, что ориентация и отклонение будут заданы в направлении буренияНаправление бурения - это направление, в котором производится бурение, оно начинается от устья скважины и продвигается к целевым координатам. Обратите внимание на то, что направление бурения может иметь наклон вниз (для поверхности и подземных скважин) или вверх (для подземных скважин)., не проектном направлении
Например, если вы планируется скважину "от цели", которая будет пробурена при -60° в восточном направлении (090°), вам необходимо указать наклон -60, и задать значение азимута, равное 9, даже если вы планируете скважины вверх от цели. Micromine автоматически развернет для вас направления и отклонения.
Направление бурения и проектное направление являются независимыми переменными.
Сегменты, которые вы добавляете в стринг, будут отклоняться в своей ориентации, по указанной длине сегмента, а также по Отклонению азимута и Отклонению наклона, измеряемым в градусах на сегмент. Отклонения определяются в отношении направления буренияНаправление бурения - это направление, в котором ведется бурение, оно начинается от устья и движется к цели. Обратите внимание на то, что направление бурения может иметь наклон вниз (для скважин, пройденных с поверхности, и подземных скважин) или вверх (для подземных скважин)..
Используйте опции группы Степень отклонения с осторожностью. Отклонение скважины - это результат сложного взаимодействия параметров бурения (тип коронки, давление подачи, скорость вращения и т.д.) режущая или ударная способность коронки, порода, через которую проходит скважина, угол между буровой коронкой и вмещающей породой. Изменение одного из этих параметров может привести к значительным изменениям в степени отклонения по сравнению с другими скважинами.
В новой проектной области вам необходимо планировать прямые скважины до тех пор, пока у вас не появится достаточно материала бурения, чтобы разобраться в том, как отклонились предыдущие скважины. Даже обладая этой информацией, вам всегда следует расценивать все запланированные отклонения в качестве приблизительных данных завершенной скважины.
Выберите эту опцию, чтобы настроить длину скважины в интерактивном режиме, а не указывать общую длину и вычислять её на основании количества сегментов.
У вас имеется возможность добавить множественные сегменты, используя одинаковую ориентацию или одинаковое отклонение, указанное в диалоговом окне. Введите количество сегментов, которое вы намерены создать.
Укажите длину скважины (в единицах сети).
Как вариант, вы можете указать Тип и Имя ЦМП к которой необходимо произвести привязку. Точка, на которой ЦМП пересекается стрингом траектории определит длину скважины.
Щелкните по кнопке Добавить сегменты, чтобы добавить один или несколько сегментов указанной длины и ориентации.
Щелкните по кнопке Вернуть, чтобы отменить действия по одному или нескольким сегментам.
Щелкните по кнопке Закрыть, чтобы закрыть окно.
Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.
