Спроектировать прямую скважину от устья

Используйте инструмент Спроектировать прямую скважину от устья, чтобы указать местоположение устья, а затем построить прямой стринг траектории в направлении к целевой области.

Проект скважины, где направление стринга скважины идет является одинаковым с направлением бурения и идет от устья к цели, называется проектированием От устья.

Проектирование от устья - это стандартный способ проектирования скважин, который используется, когда положение устья известно, а местоположение цели необходимо определить. Вы можете проектировать прямые и искривленные скважины по направлению вверхСкважины, в которых направление бурение имеет уклон вверх или скважины по направлению внизСкважины, в которых направление бурения имеет уклон вниз.. от устья

1. Выберите функцию Скважины | Проектирование | От устья (прямо) (или нажмите на кнопку От устья (прямо) в Панель инструментов Проектирование скважин).



Если соответствующий слой не открыт, или если он не является активным слоем, программа предложит вам создать или выбрать активный слой.

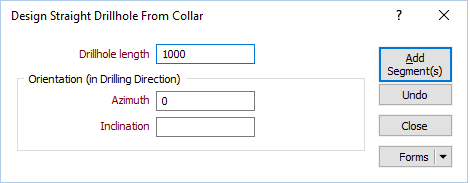

2. Оцифруйте точку как местоположение устья, а затем щелкните правой кнопкой мыши, чтобы вывести на экран окно Проектирование прямой скважины от устья:

Длина скважины

Укажите длину скважины (в единицах сети).

Ориентация (в направлении бурения)

Укажите Азимут и Наклон, чтобы добавить сегменты к стрингу траектории на этой ориентации.

Независимо от проектного направления (от устья или от цели), в Micromine всегда предполагается, что ориентация и отклонение будут заданы в направлении буренияНаправление бурения - это направление, в котором производится бурение, оно начинается от устья скважины и продвигается к целевым координатам. Обратите внимание на то, что направление бурения может иметь наклон вниз (для поверхности и подземных скважин) или вверх (для подземных скважин)., не проектном направлении

Например, если вы планируется скважину "от цели", которая будет пробурена при -60° в восточном направлении (090°), вам необходимо указать наклон -60, и задать значение азимута, равное 9, даже если вы планируете скважины вверх от цели. Micromine автоматически развернет для вас направления и отклонения.

Направление бурения и проектное направление являются независимыми переменными.

Добавить сегмент(ы)

Щелкните по кнопке Добавить сегменты, чтобы добавить один или несколько сегментов указанной длины и ориентации.

Вернуть

Щелкните по кнопке Вернуть, чтобы отменить действия по одному или нескольким сегментам.

Закрыть

Щелкните по кнопке Закрыть, чтобы закрыть окно.

Forms

Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.
