Если соответствующий слой не открыт, или если он не является активным слоем, программа предложит вам создать или выбрать активный слой.
Используйте инструмент Спроектировать скважину от устья (с инклинометрией), чтобы добавить искривленную скважину интерактивно - укажите положение устья, а затем постройте стринг в направлении к целевой области.
Проект скважины, где направление стринга скважины идет является одинаковым с направлением бурения и идет от устья к цели, называется проектированием От устья.
Проектирование от устья - это стандартный способ проектирования скважин, который используется, когда положение устья известно, а местоположение цели необходимо определить. Вы можете проектировать прямые и искривленные скважины по направлению вверхСкважины, в которых направление бурение имеет уклон вверх или скважины по направлению внизСкважины, в которых направление бурения имеет уклон вниз.. от устья
Micromine использует длину сегмента, чтобы контролировать длину каждого сегмента стринга, который представляет кривизну скважины. После того как стринги будут преобразованы в файлы устья и инклинометрии, длина сегментов также будет определять интервал между последовательными исследованиями скважин.
Самый надежный способ прочертить кривизну скважины - начать интерактивно добавлять сегменты до тех пор, пока скважина не будет выведена на верную длину. После этого вы можете проектировать другие скважины, используя общую длину, если по вашим ощущениям такое соотношение подходит для вашей площади проекта.

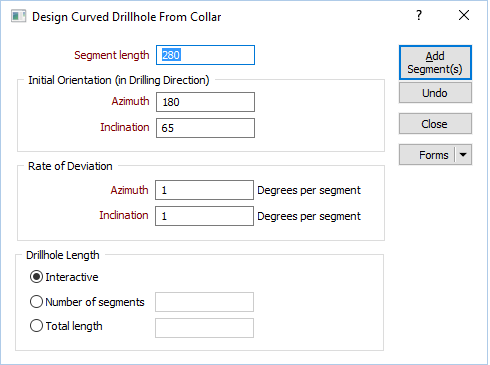

Для интерактивного добавления сегментов к стрингу искривленной траектории, начиная от заданного положения устья:
Если соответствующий слой не открыт, или если он не является активным слоем, программа предложит вам создать или выбрать активный слой.
Укажите длину сегмента (в единицах сети).
Укажите Азимут и Наклон для исходного сегмента траектории. Добавленные вами сегменты будут отклоняться от этой начальной ориентации.
Независимо от проектного направления (от устья или от цели), в Micromine всегда предполагается, что ориентация и отклонение будут заданы в направлении буренияНаправление бурения - это направление, в котором производится бурение, оно начинается от устья скважины и продвигается к целевым координатам. Обратите внимание на то, что направление бурения может иметь наклон вниз (для поверхности и подземных скважин) или вверх (для подземных скважин)., не проектном направлении
Например, если вы планируется скважину "от цели", которая будет пробурена при -60° в восточном направлении (090°), вам необходимо указать наклон -60, и задать значение азимута, равное 9, даже если вы планируете скважины вверх от цели. Micromine автоматически развернет для вас направления и отклонения.
Направление бурения и проектное направление являются независимыми переменными.
Сегменты, которые вы добавляете в стринг, будут отклоняться в своей ориентации, по указанной длине сегмента, а также по Отклонению азимута и Отклонению наклона, измеряемым в градусах на сегмент. Отклонения определяются в отношении направления буренияНаправление бурения - это направление, в котором ведется бурение, оно начинается от устья и движется к цели. Обратите внимание на то, что направление бурения может иметь наклон вниз (для скважин, пройденных с поверхности, и подземных скважин) или вверх (для подземных скважин)..
Используйте опции группы Степень отклонения с осторожностью. Отклонение скважины - это результат сложного взаимодействия параметров бурения (тип коронки, давление подачи, скорость вращения и т.д.) режущая или ударная способность коронки, порода, через которую проходит скважина, угол между буровой коронкой и вмещающей породой. Изменение одного из этих параметров может привести к значительным изменениям в степени отклонения по сравнению с другими скважинами.
В новой проектной области вам необходимо планировать прямые скважины до тех пор, пока у вас не появится достаточно материала бурения, чтобы разобраться в том, как отклонились предыдущие скважины. Даже обладая этой информацией, вам всегда следует расценивать все запланированные отклонения в качестве приблизительных данных завершенной скважины.
Выберите эту опцию, чтобы настроить длину скважины в интерактивном режиме, а не указывать общую длину и вычислять её на основании количества сегментов.
У вас имеется возможность добавить множественные сегменты, используя одинаковую ориентацию или одинаковое отклонение, указанное в диалоговом окне. Введите количество сегментов, которое вы намерены создать.
Укажите длину скважины (в единицах сети).
Щелкните по кнопке Добавить сегменты, чтобы добавить один или несколько сегментов указанной длины и ориентации.
Щелкните по кнопке Вернуть, чтобы отменить действия по одному или нескольким сегментам.
Щелкните по кнопке Закрыть, чтобы закрыть окно.
Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.
