Интерактивная диаграмма разреза скважины

Функция Скважины | Сервис | Интерактивная диаграмма разреза скважины и функция Скважины | Диаграмма разреза скважины упрощает определение вида разреза, содержащего множественные сегменты.

Чтобы использовать эти опции, необходимо прочертить положение разреза с помощью специального инструмента в Визексе в виде План, а затем правым щелчком мыши (или двойным щелчком) применить его. В Визексе отобразится новое окне, в котором будет отражен разрез.

Функция Диаграмма разреза скважины предназначена для вертикальных скважин, и может быть создана с помощью привязки к загруженным устьям скважин. Наклонные скважины отображаются вертикально. Расстояния от себя/на себя не используются, отображаются только данные, попавшие в плоскость разреза. Редактирование не поддерживается.

Когда разрез отображается впервые, в окне Свойства приводится список номеров (ID) скважин, определяющих разрез. Вы можете снова вывести список в любое время, выбрав линию разреза в виде План.

Интерактивное отображение Диаграммы разреза скважины

1. Загрузите соответствующие данные в Визекс. Другие типы Визекса также допускаются, но не отобразятся в окне разреза.
2. Щелкните по инструменту Интерактивная диаграмма разреза скважины в панели Инструменты скважин (Скважины | Сервис | Интерактивная диаграмма разреза скважины).
3. Создайте точку каждого узла разреза, обратите внимание на то, как Визекс производит автоматическую привязку к устьям скважин.
4. Двойным щелчком или щелчком по правой кнопке мыши завершите разрез. Данные отобразятся новом окне Визекса. Все скважины отображаются вертикально, независимо от их исходной ориентации.

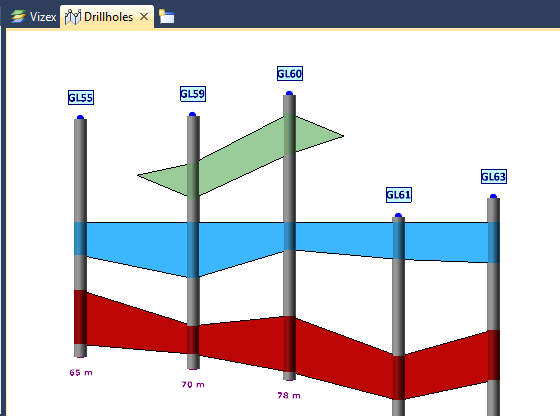

Выбранные скважины отображаются в виде столбцов и их масштаб определяется в зависимости от расстояния между устьями. Эту диаграмму можно отличить от других видов Визекса по значку разреза и по заголовку "Скважины" во вкладке окна.

Другие слои скважин, которые имеют одну и ту же базу данных скважин, могут также отображаться в Визексе.

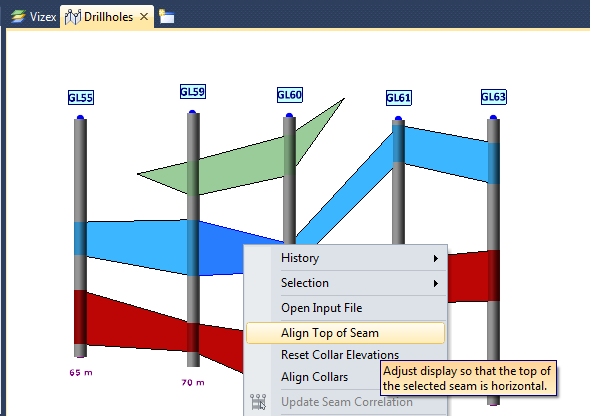

В контекстном меню вы можете выбрать опцию Выровнять устья, а также изменить вид, чтобы выровнять горизонт (опция Выровнять кровлю пласта).

Сохранить Диаграмму разреза скважины в виде набора форм

Чтобы сохранить Диаграмму разреза скважины в виде набора форм:

1. Выполните следующие шаги для создания разреза.
2. Двойным щелчком мыши по узлу Скважины в панели Просмотр, выведите на экран диалоговое окно.
3. Просмотрите и откорректируйте номера скважин, если это необходимо.
4. Сохраните диалоговое окно в виде набора форм.

Вывод диаграммы разреза скважины из диалогового окна

Чтобы отобразить диаграмму скважин из диалогового окна:

1. Загрузите соответствующие скважины в Визекс. Другие типы Визекс также допускаются, но не отобразятся в окне разреза.
2. Выберете Скважины | Диаграмма разреза скважины в главном меню.
3. Загрузите существующий набор форм или выберите базу данных скважин, содержащую требующиеся номера скважин для отображения в разрезе.
4. Нажмите ОК, чтобы создать разрез. Визекс отобразит его в новом окне. Все скважины отображаются вертикально, независимо от их исходной ориентации.
