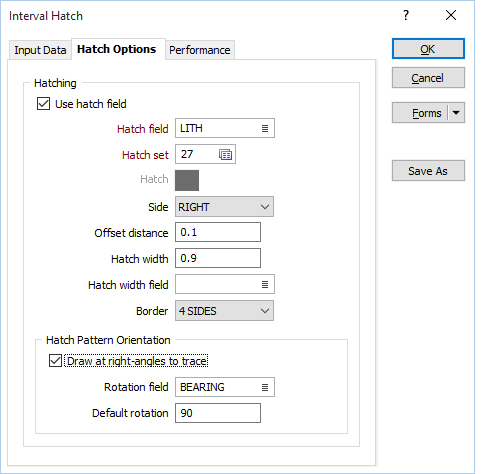

Используйте опции, представленные во вкладке Опции штриховки для определения параметров отображения штриховки интервала.
Выберите эту опцию, если вы хотите применить штриховку к просматриваемым полигонам.
Задайте имя поля (в файле ввода), содержащее данные, которые будут контролировать штриховку. Набор штриховок, относящийся к данному полю, связывает штриховки и текстовые стринги или числовые диапазоны. Для каждой записи в этом файле штриховка определяется значением в данном поле.
Дважды щелкните мышью (или нажмите F3), чтобы выбрать набор, который будет контролировать выводимые на экран штриховки. Набор штриховок связывает штриховку с текстовыми стрингами или числовыми диапазонами. Он определяет штриховку для каждого значения в выбранном (отображаемом) поле. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или редактировать набор штриховок.
Двойным нажатием левой клавиши мыши (F3) выберите штриховку, которая будет использоваться, если штриховка для этого значения не задана в наборе, или если поле штриховки не связано с набором штриховок.
Штриховка может отображаться СЛЕВА или СПРАВА от траектории скважины. Используйте опцию Сторона, чтобы определить ее местоположение.
Укажите расстояние в единицах сети, на которое штриховка будет смещаться от траектории. По умолчанию используется значение 1. Вы можете работать как с положительными, так и с отрицательными величинами.
Введите ширину площади штриховки. Ширина определяется в единицах сетки. Если единицами сетки являются метры, то ширина штриховки 1 (по умолчанию) на чертеже в масштабе 1:1000 будет равна штриховке шириной 1 см. Значение 2 удвоит ширину заштрихованной площади; значение ниже 1 сократит ширину заштрихованной площади.
Ширина штриховки будет использоваться, если поле ширины штриховки не было задано, либо в случае, если значения в указанном поле ширины штриховки отсутствуют.
Вместо того, чтобы задать постоянного значение, вы можете использовать значения в поле, которые контролируют ширину площади штриховки.
Например, задав размер ширины штриховки, вы можете обозначить крупность частиц(крупные, средние, мелкие) для угля.
При работе с металлами, размер ширины штриховки можно использовать для отображения опробования вдоль скважины без добавления меток.
Дважды щелкните левой кнопкой мыши, чтобы выбрать имя поля, в котором находятся значения, используемые для контроля ширины площади штриховки. Если поле ширины штриховки не указано, либо в необходимом поле отсутствуют значения, будет использоваться заданное значение ширины штриховки (либо значение штриховки по умолчанию = 1).
Вы можете задать границы вокруг штриховки. Если шриховка расположена впритык к траектории скважины, выберите опцию 3 СТОРОНЫ. Таким образом вы будете уверены в том ,что траектория скважины не перезаписывается. Если штриховка полностью отделена от траектории скважины, выберите опцию 4 СТОРОНЫ, чтобы включить ее в траекторию.
Выберите опцию Прочертить под прямым углом к траектории, чтоб сделать узор штриховки перпендикулярным к траектории скважины (а не горизонтальным). Вы можете применить настройки в дополнение к настройкам Поворота и Повороту по умолчанию на этом диалоговом окне.
Если Поле поворота задано, и значение в этом поле для данной записи является верным и указанным, поворот штриховки настраивается на значение поворота в поле для этой записи.
Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать поле, содержащее значения, которые вы будете использовать для поворота узора штриховки в каждом интервале.
Примечание: Если опция Прочертить под прямым углом к траектории выбрана, она задает начальное положение. В этом случае поворот, заданный в Поле поворота, применяется как дополнительное вращение от начального положения.
Если Поле поворота задано, и значение в этом поле для данной записи является неверным или не указано, поворот штриховки настраивается на значение поворота по умолчанию в поле для этой записи.
Примечание: Если опция Прочертить под прямым углом к траектории выбрана, она задает начальное положение. В этом случае Поворот по умолчанию применяется как дополнительное вращение от начального положения.
Вкладка Штриховка интервала
