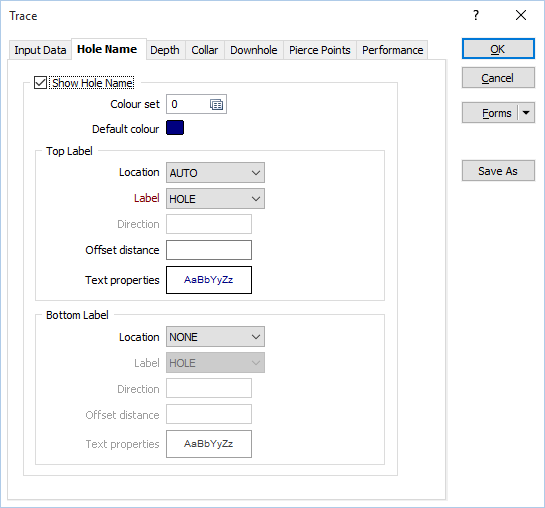

Показывать имя скважины

Используйте опции, представленные во вкладке Имя скважины, чтобы указать, будут ли отображаться номера скважин.

Показывать название скважины

Выберите эту опцию, чтобы показывать название скважины для каждой траектории скважины.

Набор цветов

Двойным щелчком левой кнопки мыши (F3) выберите набор, который будет использоваться для выбора цвета аннотаций скважины. Набор цветов, относящийся к данному полю, связывает цвета в строки текста или числовые диапазоны. Он определяет цвет для каждого значения в поле цвета. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или редактировать набор цветов.

Цвет по умолчанию

Дважды щелкните мышью (или нажмите F3) и выберите цвет аннотации скважины, который будет использоваться при отсутствии заданного набора цветов или в случае, если значение в поле цвета не отражено в наборе цветов.

Расположение метки (вверху и внизу)

Укажите расположение и позицию аннотации имени скважины. Она может быть расположена ВВЕРХУ и/или ВНИЗУ по отношению к скважине, ее позиция может основываться на АВТО настройках, на параметре ЦЕНТР или на указанном НАПРАВЛЕНИИ.

Верхняя и нижняя метка

Выберите поле, содержащее значения, которые будут использованы для метки верха и/или низа скважин.

Направление верхней или нижней метки

Если вы указываете местоположение НАПРАВЛЕНИЯ, вам необходимо указать азимут.

Смещение нижней и верхней метки

Укажите расстояние смещения, на которое будут смещены верхние и нижние метки скважины. Указанное смещение должно быть целым числом.

Свойства текста верхней и нижней метки.

Двойным нажатием левой кнопки мыши по окну предварительного просмотра Свойства текста выберите шрифт и задайте характеристики текста.
