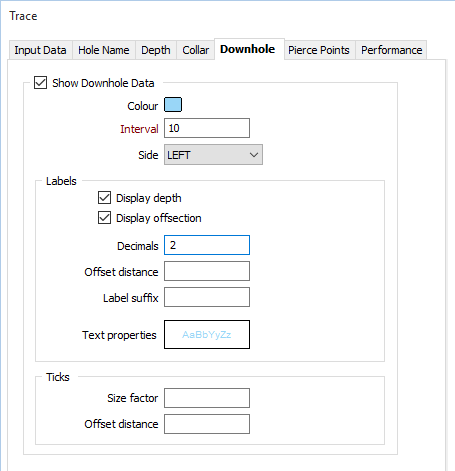

Выберете опцию Показывать данные вдоль скважин во вкладке Вдоль скважин, если вы хотите отобразить данные вдоль траектории скважины.
Выберете цвет, который хотите использовать для отображения меток вдоль по скважине и рисок.
Укажите интервал вниз по скважине, на котором будут отображаться метки и риски. Используйте единицы сети Данное поле обязательно к заполнению.
Выберете сторону относительно траектории, на которой будут отображены значения или графики. Оптимальным будет, если вы разместите символьные значения справа от траектории скважины, а числовые значения - слева.
Если в хотите отметить данные по скважинам, вы можете по желанию выбрать или указать значения в разделе Метки.
Для каждого интервала вы можете использовать опцию показывать глубину или расстояние до разреза.
Введите количество знаков после запятой, которое будет использоваться при отображении значений глубины.
Введите смещение, измеренное от траектории, на котором будет отображена метка. Оно должно быть указано в единицах сети.
По желанию, введите любой дополнительный текст, который необходимо отобразить после значения глубины или расстояния до разреза.
Двойным нажатием левой кнопки мыши по окну предварительного просмотра Свойства текста выберите шрифт и задайте характеристики текста.
Риски - это короткие сегменты линий, которые проводятся перпендикулярно траектории. Они относятся к информации по траектории, выведенной для точки на траектории. По умолчанию риски присоединяются к траектории.
Укажите фактор, чтобы настраивать длину всех рисок. По умолчанию это значение равно 1.0 Этот фактор изменяет размер рисок в просмотре.
Укажите смещение, измеренное от траектории, на котором отображается риска. Оно должно быть указано в единицах сети.
