Активируйте опцию Показать точки пересечения с разрезом во вкладке Точки пересечения с разрезом, если вы хотите вывести такие точки вдоль траектории скважины.
Двойным щелчком по значку выберете символ и цвет для точек пересечения, по желанию укажите фактор размера, который будет использоваться для настройки размера символа. Если ничего не указано, по умолчанию значение равняется - 1.
Вы можете выбрать различные символы для отображения точек Входа и Выхода скважины.

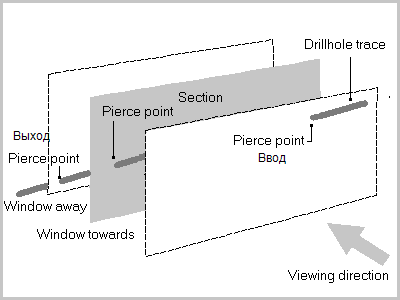

Вы также можете выбрать различные символы для отображения положения, где скважина заходит/покидает коридор просмотра разреза - значения На себя и От себя.
Если вы намерены вывести в просмотр глубину траектории скважины, выберите эту опцию.
Точки пересечения могут отображаться СЛЕВА или СПРАВА от траектории скважины.
Укажите в значении количество точек после запятой.
Укажите расстояние в единицах сети, на которое метки будут смещены от траектории. Расстояние измеряется от ближайшего символа к траектории. По умолчанию используется значение 1.
Двойным нажатием левой кнопки мыши по окну предварительного просмотра Свойства текста выберите шрифт и задайте характеристики текста.
