Используйте опции, которые представлены во вкладке Опции просмотра, чтобы выбрать положение, размер и внешний вид Меток интервалов, а также рисок, которые будут отображаться вниз по скважине.

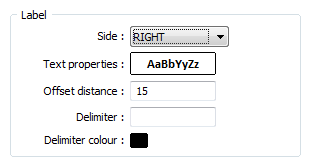

Значения могут отображаться СЛЕВА или СПРАВА от траектории скважины. Используйте опцию Сторона для определения положения.
Двойным нажатием левой кнопки мыши по окну предварительного просмотра Свойства текста выберите шрифт и задайте характеристики текста.
Задайте расстояние (в единицах сети), на которое от траектории будет смещен первый символ каждой метки. По умолчанию используется значение 1. Вы можете работать как с положительными, так и с отрицательными величинами.
При желании укажите Разделитель (то есть запятую или двоеточие), который будет использоваться для отображения значений, выбранных в разделе Метки. Если вы указали Разделитель, вы можете также указать его цвет.
Двойным нажатием (F3) выберите цвет, который будет использоваться для отображения разделителя.
Выберете опцию Выводить в просмотр заголовок, чтобы отобразить заголовок каждой метки из указанного поля в разделе Метки. Если выбрана опция Выводить в просмотр заголовок, будет использоваться цвет по умолчанию, у вас также имеется возможность задать для него цвет.
Выберете эту опцию, чтобы использовать цвет по умолчанию для меток, а также для заголовка.
Если вы не выбрали опцию Использовать цвет значений по умолчанию, двойным нажатием левой клавиши мыши (F3) выберете цвет, который будет использоваться для заголовка.
Риски - это небольшие линии, которые проводятся перпендикулярно траектории. Они относятся к информации по траектории, выведенной для точки. Вы можете задать смещение рисок в единицах сети. По умолчанию риски будут присоединены к траектории. У вас имеется возможность применить фактор размера, который будет использоваться в просмотре и в файле чертежа.
Выберете эту опцию, если хотите, чтобы все интервалы проб отображались, даже если они не содержат данных вообще. Для всех интервалов, заданных в указанном файле, риски будут выведены в просмотр. Если опция Выводить в просмотр риски не используется, риски будут выводится только для тех интервалов, которые имеют значения (то есть, их поля значений не являются пустыми). Обычно эта опция не выбирается, и отображаются только те риски, которые определяют интервалы со значениями.
Выберете эту опцию, если вы хотите, чтобы риска верхней и нижней точки интервала была отображена тем же цветом, что и метка. Если необходимо, чтобы все риски были одного цвета, не используйте эту опцию.
Двойным нажатием левой кнопки мыши (F3) выберете цвет, который будет использоваться для всех рисок в просмотре.
Укажите смещение, измеренное от траектории, на котором будет отображена метка. Его необходимо указать в единицах сети.
Укажите фактор, чтобы изменить длину риски. По умолчанию, 1.0. Этот фактор изменяет размер риски в просмотре.
