Выберите опцию
Ограничить каркасной моделью для того, чтобы создать пустую модель внутри одной замкнутой каркасной модели или набора каркасных моделей. В качестве альтернативы, эта опция может быть использована для присвоения кода и/или ограничения пустой модели выше и/или ниже ЦМП. Если используется ЦМП, блоки за пределами ЦМП создаваться не будут. Если используются каркасы, блоки за пределами каркасных моделей созданы не будут.
Если материнский блок будет пересечен поверхностью каркаса, он будет разделен на максимально заданное число субблоков. Все субблоки, созданные за пределами поверхности замкнутого каркаса, не будут записаны в файл вывода. Эта функция определяет, существуют ли блоки внутри каркаса. Если блоки существуют, эта функция вносит определенные вами атрибуты каркаса в записи и поля для этих блоков.

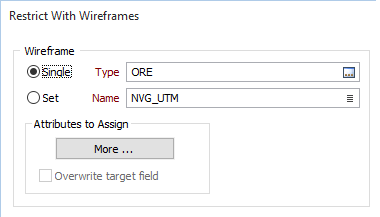

Укажите каркас или набор каркасов, который будет использован для ограничения пустой блочной модели.
Нажмите на кнопку Присвоить атрибуты, чтобы присвоить до десяти атрибутов из каркасов соответствующему файлу данных. Для этого вам необходимо привязать атрибуты каркаса к именам полей в файле, в котором они будут записаны. В каждом ряду таблицы введите или выберите имя атрибута (F3) и поле, к которому он будет присвоен.
Примечание: Новые поля, в которые будут прописаны присвоенные атрибуты, будут создаваться в соответствие с присвоенными значениями. Если все значения числовые, поле в файле блочной модели будет иметь Числовой тип. В противном случае, тип поля будет Символьным. Поля имеют ширину достаточную для того, чтобы вместить самое длинное значение.
В зависимости от размера блоков в блочной модели и каркасов, которые они пересекают, вы можете присвоить атрибуты тем блокам, которые только частично находятся внутри каркаса. Для этого выберите Атрибуты, присваиваемые частичным блокам. Значение будет записано в поле факторов блока.
Вы также можете ввести Минимальное значение фактора блока. Например, вы можете присвоить значения только если, как минимум, 20% блока находится внутри каркаса.

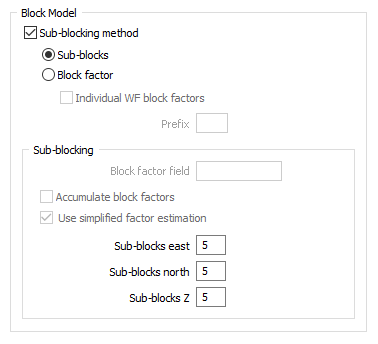

Поставьте флажок в этом поле, чтобы выбрать метод субблокирования. Процесс может разделить каждый материнский блок модели на 10 субблоков в каждом направлении.
См.: Субблокирование пустой блочной модели
