Выберите Моделирование | Инструменты для работы с блочной моделью | Присвоить, чтобы присвоить значения атрибутов блочной модели целевым точкам, попадающим в выбранные блоки, создавая целевые поля во вводном файле точек, если это необходимо.
Процесс присвоения определит границы каждого блока (взяв в расчет размер блока, субблоки и повороты) и присвоит значения атрибутов точкам, которые попадают в отдельные блоки. Близлежащим точкам также будут значения атрибутов из того же блока. Это необходимо для маркировки точечных данных (обычно опробования) с помощью атрибутов блоков в непосредственной близости.
Этой новой функцией поддерживаются файлы регулярных, повернутых, субблокированных моделей, а также файлы блочных моделей пластов.
Пользуясь параметрами вкладки Присвоить, вы можете контролировать поля присвоения в Файле вывода и те данные, которые будут в них записаны.

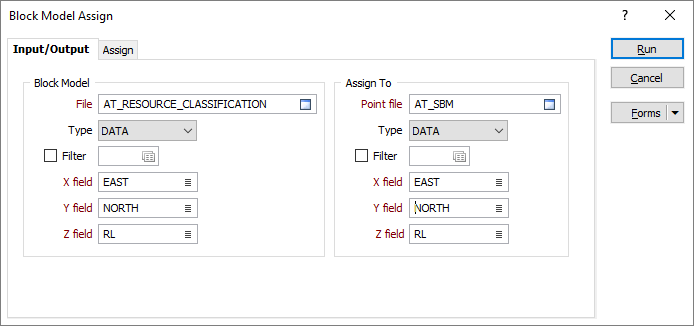

Укажите Тип файла, а затем двойным щелчком левой кнопки мыши выберите Файл, содержащий полигоны, которые вы намерены использовать для присвоения значений. При необходимости, задайте фильтр, чтобы выборочно контролировать обрабатываемые записи.
Укажите имена полей Восточных, Северных и Z координат в Файле ввода.
Выберите Тип, а затем дважды щелкните левой кнопкой мыши, чтобы указать имя Файла, содержащего данные точек, для которых вы намерены выполнить присвоение.
Дважды щелкните левой кнопкой мыши по именам полей координат X, Y и Z в целевом файле.
Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.
Запустить
После того как вы укажете Файл вывода и Целевые поля, для которых вы хотите выполнить присвоение, нажмите на кнопку Запустить, чтобы начать процесс.
