Ориентация и геометрия

Измерение ориентации геологических характеристик достигается их разложением на линейные и плоскостные.

Ориентация плоскостей всегда измеряется с использованием Простирания и Падения, или Падения и Направления падения;

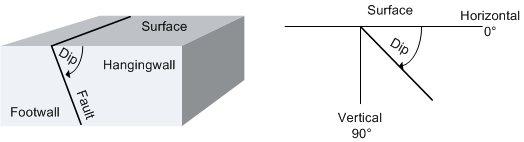

Падение - это угол между горизонталью и жилой, структурой или породой. Падение всегда измеряется вниз по прямому углу от наклона.

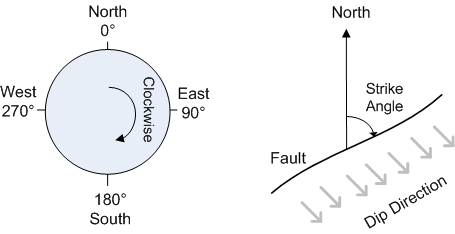

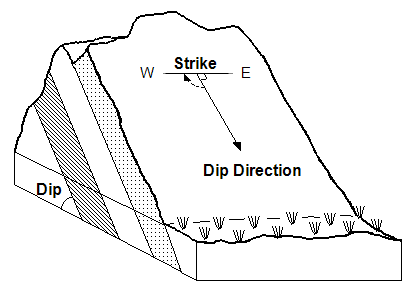

Простирание - это направление линии, задаваемой пересечением геологической плоскости (например, разлома) и горизонтальной плоскости (например, земля) относительно севера.

Обозначение простирания и падения непостоянны, для их определения необходима третья составляющая;
Падение и направление падения такой особенности не имеют, поэтому они предпочтительнее для использования;
Простирание и направление падения измеряются по часовой стрелке от Севера, в диапазоне от 0 до 360°. Направление падения всегда измеряется по прямому углу от простирания;

Падение измеряется вниз от горизонтали, положительным значением в диапазон от 0 до 90°. Падение не может быть отрицательным значением;
Несмотря на то, что падение и направление падения предпочтительнее для использования, специалисты в полях обычно измеряют значения простирания и падения, поскольку это не требует специального оборудования. Простирание очень легко преобразовать в направление падения.

Ориентация линейных характеристик всегда измеряется с использованием Тренда и Погружения, при этом Трендом иногда называют азимут или направление погружения.
Тренд измеряется по часовой стрелке от севера, в диапазоне от 0 до 360°;

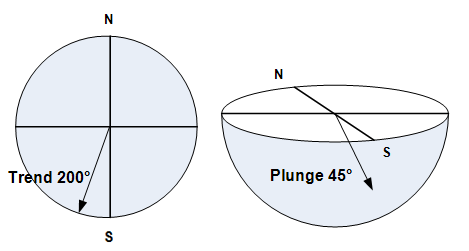

Погружение измеряется вниз от горизонтали, в диапазоне от 0 до 90°;
Негативные значения погружения допустимы, однако очень редки в использовании. Будьте внимательны, неправильное применение знака может привести к ошибкам;

Погружение и тренд довольно трудно измерить без использования специального оборудования;
Геологи обычно измеряют погружение и тренд во вторую очередь, сначала измеряется простирание и погружение плоскости, содержащей линейный объект, а затем измеряется угол между простиранием и линейным объектом. Данный угол называется Склонение линейных характеристик;

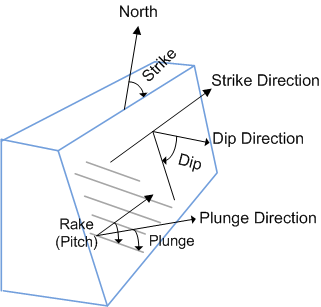

Нижеприведенный рисунок иллюстрирует соотношение между простиранием (или направлением падения), падением и склонением:

Простирание, падение и склонение конвертируются в погружение и тренд, используя стереограммы или соответствующее программное обеспечение.

Скважины можно считать линейной характеристикой;
Ориентация скважин обычно измеряется с использованием азимута и наклона;
Азимут измеряется по часовой стрелке от севера, в диапазоне от 0 до 360°;

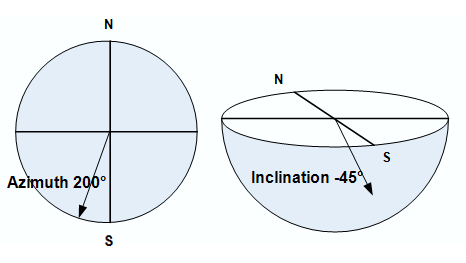

Наклон измеряется относительно горизонтали, в диапазоне от +90° (вертикально вверх) до -90° (вертикально вниз);
Обратите внимание, наклон скважин использует противоположный знак относительно линейных характеристик. Геологические линейные характеристики измеряются положительно вниз, а при этом наклон скважин измеряется отрицательно вниз;

Стринги также можно считать линейной характеристикой;
Ориентация стрингов измеряется с использованием азимута и наклона;
Наклон измеряется относительно горизонтали, в диапазоне от +90° (вертикально вверх) до -90° (вертикально вниз). Аналогично наклону скважин;
Азимут измеряется по часовой стрелки от севера, в диапазон от 0 до 360°.
