Выберете Моделирование | Инструменты для работы с блочной моделью | Объединить, чтобы сложить две блочные модели путем наложения одной на другую. Только модели с одним и тем же поворотом могут быть сложены.
Примечание: Несоответствующие блочные модели (которые имеют различные начала блоков и размеры) можно объединить.

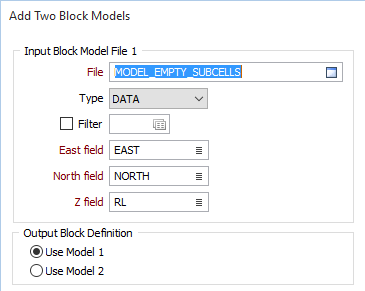

Задайте две входные блочные модели Входные блочные модели могут иметь разные границы. Порядок, в котором указаны входные блочные модели (Модель 1 и 2) будет влиять на то, как они сложены.
В течение процесса, блоки из обоих блочных моделей разбиваются на субблоки так, что каждый субблок принадлежит либо:
Для второго случая атрибуты блоков берутся из Модели 2. Если атрибуты не заданы, значения атрибутов берутся из Модели 1.
Примечание: Если имеется значительное несоответствие между субблоками двух файлов, тогда размер выходной модели может быть намного больше, чем размер входной модели.
Укажите Восточные, Северные и Z поля координат для каждого файла.
Выберите блочную модель ввода, которая будет использоваться для определения блоков. Например, если выбрана опция Использовать модель 1, определения выходного блока будут заимствованы у модели 1.
Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя Файла вывода.
Если поля одинаковы в обоих файлах в Модели А и Модели Б, значения в Модели Б будут записаны в файл вывода. Тем не менее, если значения полей отсутствуют в файле Модели Б, значения из Модели А будут записаны в файл вывода.
Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.
В завершение, нажмите на кнопку Запустить, чтобы начать процесс с использованием указанных вами параметров .
