Чтобы проверить содержание файла блочной модели, выберете опцию главного меню Моделирование | Инструменты для работы с блочными моделями | Проверить.

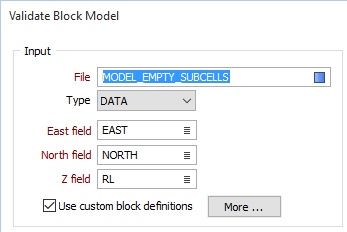

Укажите файл блочной модели в качестве файла ввода, который необходимо проверить.
Укажите Восточные, Северные и Z координаты входного файла.
(На свое усмотрение) Используйте опцию Числовые исключения для контроля нечисловых значений. Нечисловые значения включают в себя символы (буквы), пустые значения и значения со знаком меньше (<).
При проверке блочной модели определения блоков не требуются, однако, вы можете выбрать проверку блочной модели относительно заданных определений блоков, количества и размеров, указанных в форме Определения блоков. Выберите опцию Использовать определения блоков и нажмите кнопку Далее, чтобы указать определения блоков.
Выберите поля блочной модели, чтобы проверить числовые исключения (отсутствующие значения и не числовые значения).
Выберите опцию Соответствие с определениями блоков, чтобы проверить входной файл блочной модели относительно указанных определений блоков. Проверка осуществляется следующим образом: входной файл должен соответствовать определениям блоков.
Выберите опцию Размеры блочной модели, чтобы проверить входной файл блочной модели относительно определений блоков, чтобы экстенты входного файла были не больше, чем экстенты, указанные в определении блоков.
Если вы хотите проверить и отметить перекрывающиеся блоки, выберете эту опцию.
Перекрывающиеся блоки могли случайно появиться при ручной правке входных данных или уже могут существовать в файле блочной модели, которая была импортирована из стороннего приложения.
Если вы хотите исправить перекрывающиеся блоки и записать новые определения блоков в файл вывода, выберите эту опцию.
Для определения границ проблемы (если она возникал), вы можете выбрать проверку без исправления перекрывающихся блоков. Если перекрывающиеся блоки присутствуют в большом количестве в файле отчета, и это невозможно подправить вручную, выберите опцию Исправить перекрытия при повторной проверке.
Используйте эту опцию для кодировки перекрывающихся блоков в файле ввода. Укажите имя нового (или уже существующего) поля.
Введите код, который будет записываться в поле для обозначения перекрывающихся блоков.
Если выбрана опция Исправить перекрытия, введите код, который будет использоваться в поле для обозначения блоков, созданных в результате Исправлений перекрытий.
Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя Файла отчета, который будет создан в результате процесса проверки.
Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.
В завершение, нажмите кнопку Запустить, чтобы начать проверку блочной модели с указанными вами параметрами.
