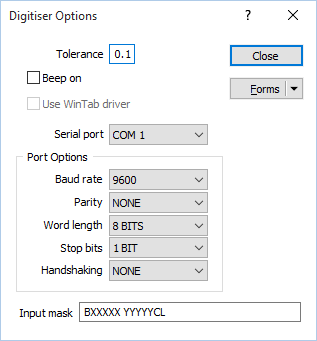

Опции дигитайзера

При настройке конфигурации дигитайзера, вы можете выбрать одну из двух следующих опций.

• Если вы установили драйвер WinTab, поставляемый в комплекте с дигитайзером, вы можете выбрать опцию Использовать драйвер WinTab. После этого вы сможете настроить дигитайзер, используя дисплей.
• Вы можете указать параметры связи (скорость, контроль по четности, протокол и т. д.), а также формат вывода данных дигитайзера. Это делается только один раз. См.: Формат вывода данных дигитайзера.

Настройка параметров передачи данных

1. Введите значение допуска в единицах дигитайзера.
   Оно определит минимальное расстояние между последовательно введенными точками. Это особенно важно, когда вы запускаете работу дигитайзера в непрерывном режиме.
2. Выберите порт, к которому подключён дигитайзер.
3. Используйте стрелку вниз при настройке параметров полей ввода группы Опции порта (в окне обычно показаны последние значения, с которыми вы работали):
   • Скорость передачи.
   • Контроль по четности используется для проверки знаков.
   • Биты данных определяют количество бит на символ.
   • Стоповые биты определяют количество бит, ограничивающих передачу.
   • Управление потоком определяет тип протокола, который используется.
4. По желанию можно включить Звуковой сигнал. При активации этой опции система будет подавать звуковой сигнал каждый раз при получении данных из дигитайзера.
5. Внесите Маску ввода.
6. Нажмите на кнопку 'Закрыть'.
