Неортогональные

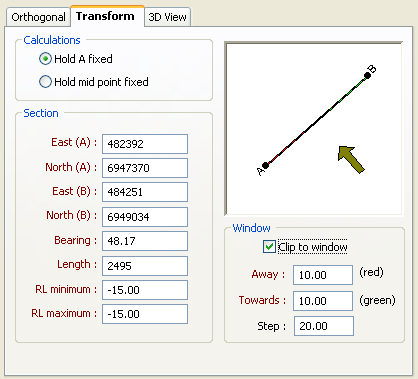

Используйте вкладку Неортогональные в диалоговом окне "Границы просмотра" для того, чтобы установить границы просмотра Неортогонального разреза. Вы можете задать неортогональный разрез для отображения данных в виде, например, вертикальных разрезов с наклоном к ортогональной сетке.

Вычисления

Выберите опцию А - фиксированная для расчета конечной точки Б, используя значения для конечной точки А, азимут и длину.

Выберите опцию Промежуточная точка фиксированная для вычисления конечных точек А и Б, используя заданные Вами значения для промежуточной точки, азимута и длины.

Разрез

Введите координаты, азимут и длину, определяющие линию разреза.

При изменении Коорд X (A), Коорд Y (A), Коорд Z (B) или Коорд Y (B)

Азимут будет рассчитан как азимут от А к Б.

Длина будет рассчитана как дистанция между А и Б.

При изменении Азимута или Длины

• Если выбрана опция А - фиксированная:

Б будет рассчитана как азимут и длина от А

[ B = A + азимут * длина ]

• Если выбрана опция Промежуточная точка фиксированная:

А и Б пересчитываются таким образом, что промежуточная точка между А и Б остается неизменной.

[ Промежуточная точка = (A + Б)/2

A = промежуточная точка - азимут * длина/2

Б = промежуточная точка + азимут * длина/2 ]

Ограничить окном

Выберите опцию "Ограничить окном", чтобы ограничить отображение данных до окна, которое определяется измерениями на себя и от себя от текущего значения Z.

От себя и На себя

Введенные вами значения окон От себя и На себя определяют толщину коридора данных ("мощность" разреза).

• В виде ПЛАН, окно На себя - это расстояние от номинированного уровня в сторону к Вам. Окно От себя - это расстояние от номинированного уровня в сторону от Вас.
• При просмотре разреза окно На Себя - это расстояние от линии разреза по направлению к наблюдателю. Окно От себя - это расстояние от линии разреза в сторону от Вас. См. Окно на себя/Окно от себя

Примечание: Если вы не устанавливали данные значения ранее, будут использоваться значения по умолчанию, заданные на вкладке Ограничение в меню Сервис | Опции | Визекс.

В окне предварительного просмотра будет отображаться линия разреза, заданная на основе введенных Вами данных.

Чтобы задать неортогональный разрез, вам необходимо указать линию разреза и определить Окно на себя/Окно от себя с любой стороны этой линии. Данные, попадающие в коридор данных, будут отображены.

Шаг

В поле ввода Шаг, задайте расстояние, на которое будет произведено перемещение при переходе к Следующему/Предыдущему разрезу.

Если Шаг = От себя + На себя

Это является значением шага по умолчанию, оно отображается на панели инструментов в квадратных скобках. При изменении значений На себя или От себя, значение Шага автоматически изменяется.

Примечание: До тех пор, пока Шаг = От себя + На себя, значение Шага в диалоговом окне Границы просмотра остается незаполненным до тех пор, пока Вы не зададите значение.

Но если Вы хотите увеличить окно На себя и при этом оставить значение Шага без изменений, например, для перехода к следующему разрезу, но при этом иметь возможность видеть предыдущий разрез?

Если Шаг <> От себя + На себя

Это не является значением шага по умолчанию, и оно отображается на панели инструментов без квадратных скобок. При изменении значений На себя или От себя, значение Шага не изменится.

Примечание: Если Шаг <> От себя + На себя, значение Шага отображается в диалоговом окне Границы просмотра.
