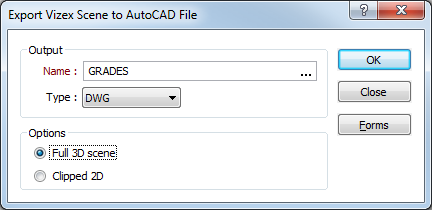

Выберите опцию Вид | Экспорт вида Визекс в AutoCAD (или нажмите на кнопку Экспорт в AutoCAD в панели инструментов Просмотр) для того, чтобы экспортировать текущий вид Визекса в файловый формат CAD (.DWG, .DXF, DXB). Каждый слой просмотра записывается в отдельный слой CAD.
Двойным нажатием (F3) выберите имя файла вывода. При выборе существующего файла, он будет перезаписан.
Вы можете выбрать один из следующих типов файла вывода:
|
Тип |
Описание |
|---|---|
| DWG | Файл AutoCAD Drawing Database. |
| DXF | Формат AutoCAD Drawing Exchange. DXF - это ASCII версия файла .DWG. |
| Обратите внимание на то, что импорт файлов DXF, содержащий данные 3D, фунцией Файл | Импорт | DXF не поддерживается. Тем не менее, процесс Импорт DXF определяет наличие данных 3D и отображает сообщение о необходимости использования процесса Файл | Импорт | Каркасы (Тип ввода = DXF). | |
| DXB | Бинарный формат AutoCAD Drawing Exchange. DXB - это бинарная версия файла .DXF. Файлы DXB меньше и загружаются быстрее, чем DXF. |
По умолчанию производится экспорт Полной среды 3D. Если были установлены границы ограничения, выберите опцию Обрезанная 2D, чтобы исключить данные, находящиеся за границами ограничения.
Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.
В заключение, нажмите на кнопку OK и запустите процесс экспорта.
