Разрез по полилинии

Щелкните по кнопке Разрез по полилинии в панели инструментов, чтобы определить вид разреза с множественными сегментами.

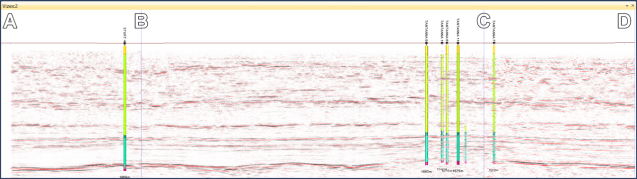

Чтобы использовать эту опцию, вы прочерчиваете местоположение разреза с помощью соответствующего инструмента в виде Визекса План, а затем с помощью двойного щелкча или щелчка по правой кнопке мыши применяете его. В Визексе отобразится новое окне, в котором будет отражен разрез.

Разрез по полилинии можно прочертить в любой позиции и он может включать любые данные, поддерживаемые Визексом. Здесь вы также можете применять опции на себя/от себя, а также некоторые инструменты редактирования.

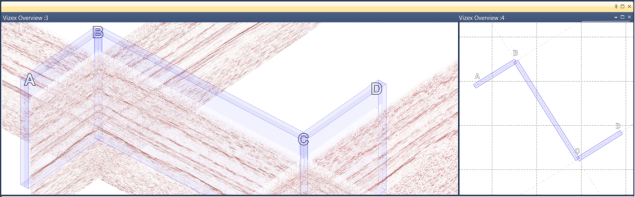

Если указаны только две точки, создается стандартный вид разреза. Если указано три и более точки, создается вид Разрез по полилинии. Вы можете редактировать стринги, а также использовать инструмент перемещения и редактирования, используя среднюю кнопку мыши. У вас есть возможность добавить к виду шкалу масштабирования и оси ориентации, кроме этого, вы можете создать чертеж или снимок экрана.

Для просмотра разреза по полилинии:

Загрузите необходимые данные в Визекс (любой тип Визекса) убедитесь в том, что ориентация настроена на вид План.
Нажмите на инструмент Разрез по полилинии в панели инструментов Разрезы в Визексе.
Создайте точку на каждом сгибе в разрезе и выборочно привяжите к данным.
Двойным щелчком или щелчком по правой кнопке мыши завершите разрез. Данные отобразятся новом окне Визекса.
