3D стерео просмотр является достаточно распространенным, множество художественных фильмов в настоящее время создаются в режиме 3D. В прежних версиям Micromine имелись 3D стерео инструменты, которые были воссозданы в Micromine 2013.
3D стерео режим просмотра является одним из лучших инструментов коммуникации, с помощью которого зрители легко воспринимают объем и глубину изображения. Интерактивные режимы отображения Визекс, снимки экрана, анимация пути полета, - все эти средства демонстрации данных поддерживают 3D стерео режим отображения.
Выберите Вид | 3D Просмотр в Визексе (или щелкните по кнопке 3D Просмотр в панели инструментов Панель инструментов Просмотр), чтобы включить или отключить режим 3D Просмотр.

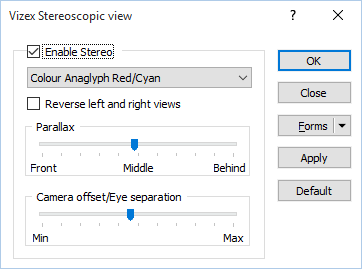

Для этого вы также можете воспользоваться опцией Вид | Визекс | Настройки 3D просмотра в Визексе. Если вы ставите флажок в поле Включить стерео, в диалоговом окне Стереоскопическое изображение в Визекс вам становятся доступны следующие опции:
Для стереоскопического просмотра необходимо два изображения (по одному для каждого глаза), которые будут продемонстрированы независимо друг от друга. Анафглифы представляют собой способ презентации пары стерео-изображений соответственным образом для каждого глаза. Очки, которые вы используете для просмотра, имеют два разных цветных фильтра, например, красный для правого глаза и бирюзовый для левого. Изображение, предназначенное для левого глаза, окрашивается в оттенки бирюзового, в то время как изображение, предназначенное для правого глаза, окрашивается в оттенки красного.
Существует три наиболее распространенных типа стерео-очков: красный-голубой, красный-бирюзовый и красный-зеленый. В последнее время широкое распространение получили стерео-очки с фильтром красный/бирюзовый. Наиболее часто используется красный канал левого изображения и зеленый/голубой канал обзора левого глаза.
В качестве альтернативы вы можете выбрать разделение экрана, с помощью этой опции камера будет настроена таким образом, чтобы откорректировать соотношение сторон изображения для каждого глаза.
| Метод | Фильтр | Описание |
|---|---|---|
| Вертикальное разделение экрана |
|
При вертикальном разделении экрана левый глаз видит изображение в левой части экрана, а правый глаз видит изображение в правой части экрана. |
| Горизонтальное разделение экрана |
|
При горизонтальном разделении экрана левый глаз видит изображение в верхней части экрана, а правый глаз видит изображение в нижней части экрана. |
| Вертикальное перемежение |
|
Одно изображение для левого глаза и изображения для правого глаза перемежаются с чередующимися горизонтальными линиями. |
| Горизонтальное перемежение |
|
Одно изображение для левого глаза и изображения для правого глаза перемежаются с чередующимися вертикальными линиями. |
|
Серый анаглиф |
Красный/Бирюзовый |
Серый анаглиф не обеспечивает цветовоспроизведение, здесь наблюдается гораздо большая степень раздвоения, чем с применением истинного анаглифа. |
|
Цветной анаглиф |
Красный/Бирюзовый Голубой/Желтый Зеленый/Мадженда |
Цветной анаглиф обеспечивает частичное (хорошее) цветовоспроизведение, однако создает бинокулярное соперничество (вызванное разницей в яркости цветных объектов). |
|
Оптимизированный анаглиф
|
Красный/Бирюзовый Зеленый/Мадженда |
Оптимизированный анаглиф обеспечивает частичное цветовоспроизведение (но не красных оттенков) и бинокулярное соперничество практически не наблюдается. |
|
Истинный анаглиф
|
Красный/Голубой Красный/Зеленый |
Истинный анаглиф обеспечивает затемненное изображение без цветовоспроизведения, также имеется небольшое раздвоение (переход изображения, предназначенного для левого глаза в обзор правого глаза и наоборот). |
|
Полуцветной анаглиф |
Красный/Бирюзовый |
Полуцветной анаглиф (левое изображение преобразуется в оттенки серого) обеспечивает частичное цветовоспроизведение (не такое сильное, как при использовании цветного анаглифа) и в то же время создает бинокулярное соперничество. |
| Кодировка цвета 3-D | Желтый/Синий | Анаглиф 3D стереоскопического просмотра, который обеспечивает восприятие цветов. |
При необходимости выберите эту опцию, чтобы инвертировать стереоскопическое изображение (поменять обзор для правого и левого глаза).
Если вы смотрите на 3D англиф без очков, края объектов кажутся смещенными красными и бирюзовыми компонентами картинки. Параллакс - это термин, который мы используем при работе с там родом смещения изображения.
Используйте бегунок Параллакса, чтобы переключать настройку между положительным и отрицательным параллаксом:
Наши глаза приблизительно находятся на расстоянии 6 см друг от друга. В результате этого, они видят изображение с разных углов и перспективы, наш мозг объединяет эти картинки, чтобы рассчитать расстояние. Вот почему создание стерео-пар влечет за собой обработку вида для правого и левого глаза с двух позиций, отделенных выбранным разделением обзора.
Передвигая бегунок, вы увеличиваете или уменьшаете длину основной линии, другими словами, расстояние между каждым глазом.
Примечание: Стерео-настройки не сохраняются в качестве части сохраненного вида. Тем не менее, стерео-настройки можно сохранит и восстановить в виде части сохраненной сессии. С анаглифическими стереоизображениями можно работать только при помощи опции Текущий вид Визекса в фрагменте Чертеж в Визексе.
