В каркас могут быть записаны множественные категории (или бины). Это происходит с помощью набора материала.

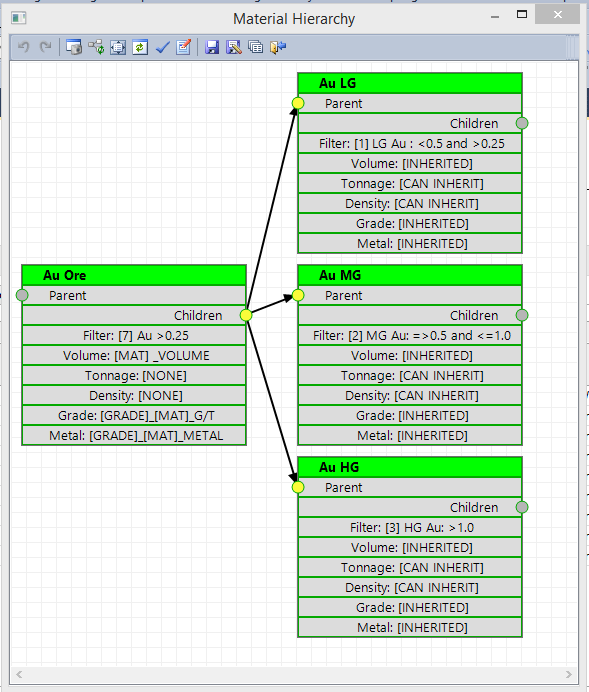

В вышеуказанном примере "Руда" всегда считается золотом, если значение больше 0,25. Однако руда задана как три отдельных бина - Низкое Содержание (НС), Среднее Содержание (СС) и Высокое Содержание (ВС), с границами содержаний каждого бина, заданными фильтром. В этом примере каждый диапазон содержаний был определен очень ясно, это не всегда требуется. Поскольку Родительские элементы исключают содержания ниже 0,25, фильтр НС может быть задан просто как содержания ниже 0,5. В связи с тем, что это самый высокий уровень в вертикальной иерархии, фильтр СС пройдут только значения выше 0,5. Таким образом, данный фильтр может быть “Au < 1.0”. Подобно этому, только значения, которые были исключены фильтрами низкого и среднего содержаний, пройдут в бин высокого содержания.
Примечание: В диаграмме иерархии любой текст в квадратных скобках имеет особое значение. В примере выше ключевые элементы - это [GRADE] (содержние), являющееся именем используемого поля содержаний, и [MAT] (материал), являющийся именем типа материала (Au Руда, Au НС, Au СС и Au ВС в примерах выше).
Любые атрибуты, заданные в иерархии материала, автоматически добавляются в выходные каркасы. В нашем примере эти атрибуты будут заданы для каждого выемочного блока, а сгенерированные значения будут основываться на пересечении каждого выемочного блока вводной блочной моделью.
Блоки из блочной модели, которые полностью или частично попадают в выемочный блок, рассматриваются с позиции набора материала. Выбранные атрибуты (объем, тоннаж, плотность, содержание и метал) суммируются (либо по ним выводится среднее), чтобы произвести окончательное значение для каждого бина материала.
Порядок иерархии - сверху вниз, и это позволяет быть уверенными в том, что между родительскими элементами не произойдет наложение. Очень важно понимать, что даже если фильтры имеют в своем основании бортовые содержания, бины, производимые этим набором материала - это просто объемные области в каркасе. Расчет содержаний для этих областей зависит то того, какие поля содержаний выбраны (в списке Поля содержаний).
В этом примере бин AU_РУДА будет использоваться для определения "цели" процесса оптимизации. Бины Низкое содержание, Среднее содержание и Высокое содержание могут быть включены в отчет, созданный процессом оптимизации.
