Для Планировщика горных работ (Планирование | Планировщик) необходимо, чтобы "задачи", или выемочные блоки, основывались на регулярном планарном профиле среза. Ячейки в этом профиле имеют одинаковые измерения, а форма таблицы больше похожа на карту.
Функция Каркас | Операции | Создать выемочные блоки использует солид карьера, чтобы создать выемочные блоки на основании планарной, регулярной и секущей сети и равно расположенных высот уступов. Таким образом обеспечивается вывод в формат для Планировщика горных работ на руднике.

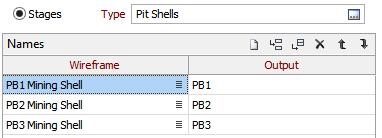

Вывод данных представляет собой каркас, содержащий выемочные блоки и (при желании) файл стрингов, представляющий секущую сетку. В отличие от одного солида карьера, ввод может состоять из множества солидов оболочек карьера, каждая из которых представляет отдельную фазу или этап процесса горных работ.
Чтобы объяснить, как работает Планировщик горных работ, для примера будет показан один солид карьера.
Выберите каркас карьера во вкладке ввода. Вы увидите опции, для которых задается значение пользователя: Не учитывать, если объем блока меньше, чем и Объединять, если объем блока меньше, чем. Если объем блока меньше значения "не учитывать", он игнорируется. Если объем блока больше значения "не учитывать" и меньше значения "объединять", блок будет объединен с самым большим выемочным блоком того же уступа в общих границах. Если граничащего блока нет, исходный блок остается (необъединенным).
Вкладка Уступы относится к вертикальному определению карьера. Значение Z каждого уступа определено в таблице. С помощью переключателей в верхней части вкладки определяется, будут ли эти значения Z представлять бровку, подошву или середину уступа. Имя уступа используется для создания имени каждого выемочного блока каркаса. Как правило, это целое число с приращением по высоте уступа. Как значение Z, так и имя могут быть записаны в каркас как атрибуты ("Z уступа" и "Имя уступа").

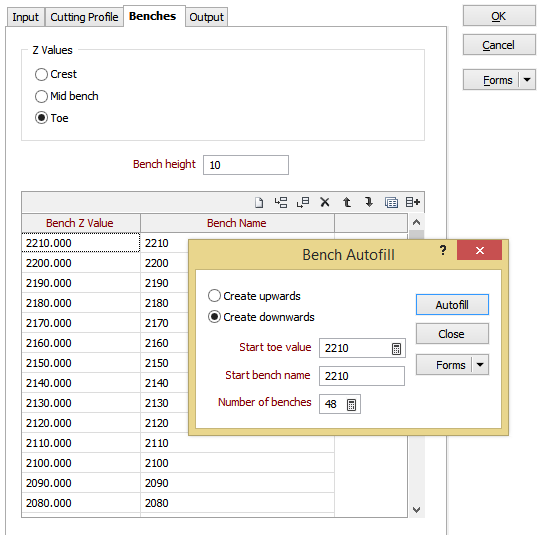

Примечание: Нет необходимости вручную впечатывать эту информацию. С помощью самого крайнего значка, который будет находиться справа в панели инструментов списка, выводится диалоговое окно с параметрами для автоматического создания всех значений и имен уступов. Начальное значение и число уступов имеют опцию вычисления, которая заполняет соответствующие вводные строки, используя в качестве основания каркас карьера.

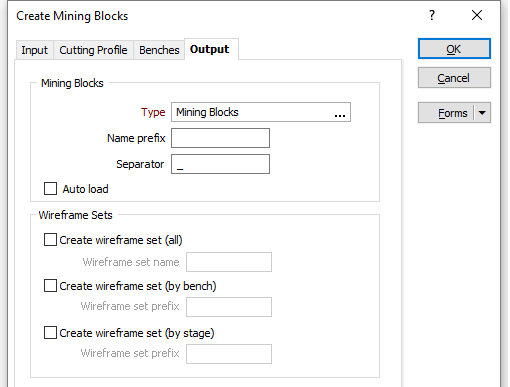

Во вкладке Вывод определяются названия выемочных блоков и место записи каркасов. Здесь также заполняются атрибуты выемочных блоков и создаются наборы каркасов, чтобы упростить просмотр выемочных блоков в Визексе.
В группе Выемочные блоки:
Имя создается за счет соединения следующих компонентов и заданного разделителя: префикс (этап), имя уступа, строка и колонка.
В группе Атрибуты заполните атрибуты выемочных блоков каркасов с помощью любых следующих значений: индекс блока, уступ (Z), уступ (имя), строка и колонка. Если на Вводе используются Этапы, тогда применяются дополнительные атрибуты Этап и Этап+Имя уступа.
Примечание: Название используемого Этапа определяется в колонке Вывод (во вкладке Ввод).
Если выемочные блоки будут использоваться в Планировщике горных работ, необходимо, чтобы атрибут Индекса блока был перемещен в каркас вывода. Индекс блока - это уникальное значение, которое будет использоваться для создания горизонтальных и вертикальных зависимостей в Планировщике горных работ. Для выполнения последующих действий необходимо, чтобы Имя уступа было записано в выходные каркасы. В календарном плане эти данные будут использоваться для группировки задач.
Примечание: Если вы работаете с этапами, тогда в каркасы выемочных блоков необходимо записать Этап + Имя уступа. В календарном плане эти данные будут использоваться для группировки задач.
