Настройка меток

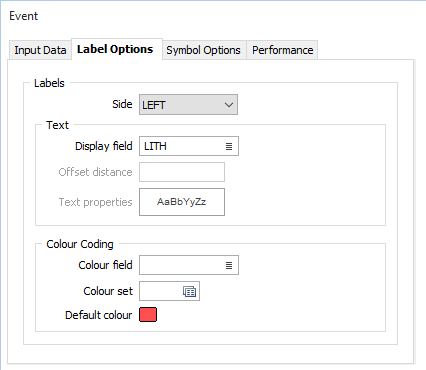

Используйте опции, представленные на вкладке Настройка меток для задания параметров расположения и вида меток событий в просмотр Скважин.

Текст

Поле просмотра

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя поля, содержащего значения событий, которые вы хотите отобразить. Функция использует Поле глубины, чтобы расположить просмотр события вдоль траектории скважины.

Смещение

Задайте расстояние (в единицах сети), на которое от траектории будет смещен первый символ каждой метки. По умолчанию используется значение 1. Вы можете работать как с положительными, так и с отрицательными величинами.

Свойства текста

Двойным нажатием левой кнопки мыши по окну предварительного просмотра Свойства текста выберите шрифт и задайте характеристики текста.

Цветовая кодировка

Поле цвета

Укажите имя поля, содержащего значения, которые будут применяться для цветовой кодировки данных просмотра.

Вы можете выбирать значения цветов непосредственно из Поля цвета, без указания Набора цветов. В этом случае значения в Поле цвета должны быть корректными цветовыми определениями RGB, Hex или Integer.

Формат	Пример
R,G,B	89,169,215
HTML Hex	#59A9D7
Hex	0x59a9d7
int	5876183

Набор цветов

Чтобы связать значения в Поле цвета со значениями в Наборе цветов, дважды щелкните левой кнопкой мыши (F3) и выберите набор, который будет использоваться для регулировки отображаемых цветов. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или редактировать Набор цветов.

Цвет по умолчанию

Дважды щелкните левой кнопкой мыши (F3), чтобы выбрать цвет, который будет использоваться в случае, если Поле цвета или Набор цветов не заданы, либо в случае, если Поле цвета является неверным или не привязано к Набору цветов.
