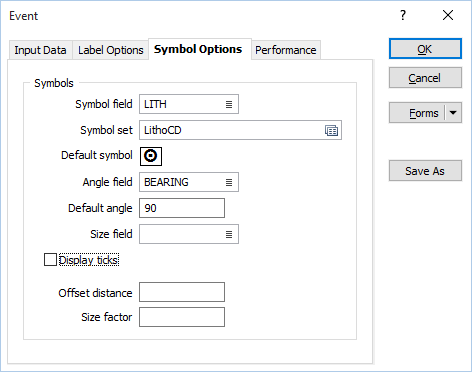

Используйте опции, представленные во вкладке Настройка символов для определения параметров расположения, размера и отображения событий вдоль скважин.
Если вы намерены вывести различные символы по каждому событию вдоль траектории скважины, файл событий должен иметь поле символов, содержащее номера символов. Введите имя Поля символов. Для того чтобы присвоить значения полю символов, основанному на значениях другого поля в файле событий, используйте функцию Файл | Поля | Создать.
По умолчанию, символ будет располагаться на траектории скважины. При вводе значения смещения (см. ниже) символы будут смещены от траектории на ту же сторону, на которой находятся метки. Вам необходимо продумать расположение меток и символов. Некорректное их расположение приведет к наложению символов на метки.
Двойным нажатием левой кнопки мыши (F3) выберите набор, который будет определять отображаемые символы. Набор символов будет увязывать символы с текстовыми стрингами или числовыми диапазонами. Он определяет символ для каждого значения в выбранном (связанном) поле. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или редактировать набор символов.
Дважды щелкните в поле Символ по умолчанию, чтобы выбрать символ, который будет использоваться в случае, если файл символа не задан.
Двойным нажатием выберите Символ по умолчанию. Вы можете использовать любые символы типа TrueType или OpenType.
Введите название поля, содержащего угол наклона символа (0-360°). Значение 0 будет выводить символ на экран в его естественном направлении. Значение 90 будет отображать символ, повернутый на 90° по часовой стрелке.
Введите значение угла по умолчанию (в градусах), применяющееся к символам на точках, в которых отсутствует значение в поле угла. По умолчанию это значение равно 0°.
Введите имя поля, содержащего фактор, который будет использоваться для управления размером символа. По умолчанию используется значение 1.
Выберите эту опцию, чтобы выводить в просмотр риски, а не символы. Смещение и Фактор размера, которые вы указываете, применяются к символам или к рискам (если выбрана эта опция).
Укажите расстояние смещения (в единицах сети), которое будет использоваться для отображения символов/рисок.
Введите фактор размера, применяемый к символам и рискам. Он будет использоваться при отсутствии записи в Поле размера. По умолчанию используется значение 1.
Вкладка События скважины
