Автоматическое построение карьера

Выберите функцию Горные работы | Проектирование карьеров | Автоматическое построение карьера, чтобы быстро построить карьер и выявить возможные проблемы с финальным проектом карьера, либо просмотреть варианты размещения подъездных путей.

Параметры Откосов, Бермы и Дороги, указанные во вкладках Данные ввода, Изменяющиеся условия и Опции просмотра в диалоговом окне Загрузка проекта карьера используются для автоматического построения карьера. Если вы еще не создали слой Проектирование карьера, при нажатии на инструмент Автоматическое построение, будет открываться окно Загрузить проект карьера.

Схема действий будет следующей:

1. В Визексе создайте или откройте слой проектирования карьера.
2. Прорисуйте полигон подошвы карьера, который определит основание карьера (проект снизу-вверх), либо нарисуйте бровку карьера (проект сверху-вниз).
3. При желании вы можете создать пройму для дороги, используя ранее заданные свойства дороги.
4. Выберите функцию Горные работы | Проектирование карьеров | Автоматическое построение карьера, либо нажмите на инструмент Автоматическое построение в панели инструментов Проектирование карьеров.

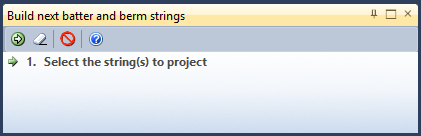

Если один или несколько полигонов подошвы или бровки еще не выбраны, приложение предложит вам выбрать полигоны:

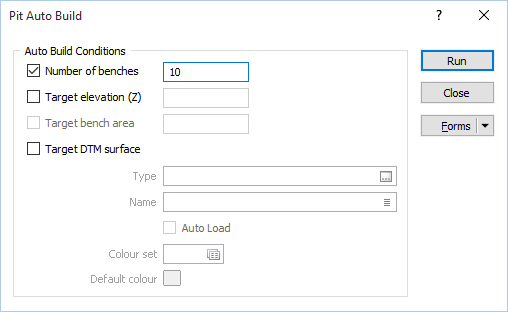

5. В диалоговом окне Автоматическое построение карьера задайте Условия автопостроения, согласно которым процесс построения карьера в какой-то момент прервется.

Примечание: Если указано несколько целевых условий, построение проекта карьера остановится после того, как будет достигнуто одно из них.

Количество уступов

Выберите данную опцию, чтобы спроектировать карьер вверх или вниз, согласно требуемому количеству уступов.

Целевая высота (Z)

Выберите данную опцию, чтобы спроектировать карьер вниз или вверх до целевой высотной отметки.

Площадь целевых уступов

Select this option to project the pit up or down until it reaches a target bench which is defined in??? This option is enabled when...

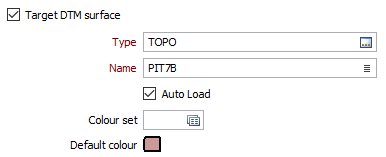

Целевая поверхность ЦМП

Выберите данную опцию, чтобы спроектировать карьер вниз или вверх до отметки, обозначающей полный проход через поверхность ЦМП. Укажите тип и имя поверхности ЦМП и на свое усмотрение задайте набор цветов, либо цвет по умолчанию для отображаемой поверхности ЦМП.

Автоматическая загрузка

Выберите эту опцию, чтобы после запуска процесса автоматически загрузить поверхность ЦМП в Визекс.

Forms

Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.

Запуск

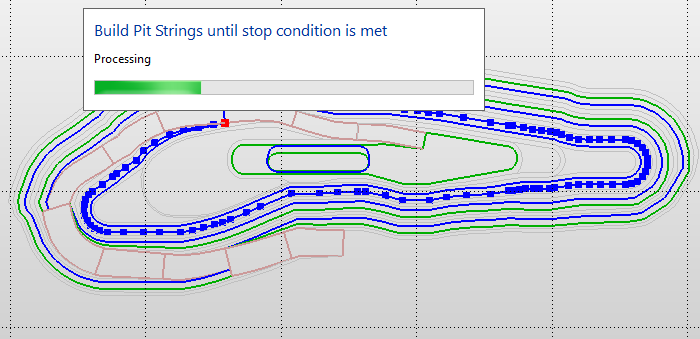

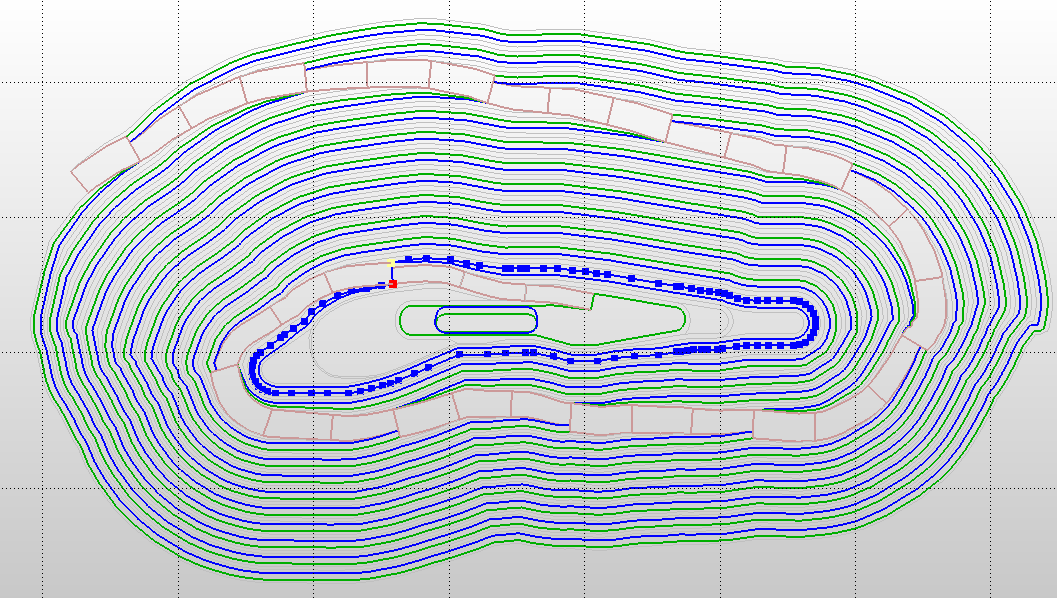

В заключение, нажмите на кнопку Запустить и запустите автопостроение карьера на основании параметров, заданных здесь и в окне Загрузить проект карьера. Созданные стринги карьера автоматически отобразятся в Визексе.
