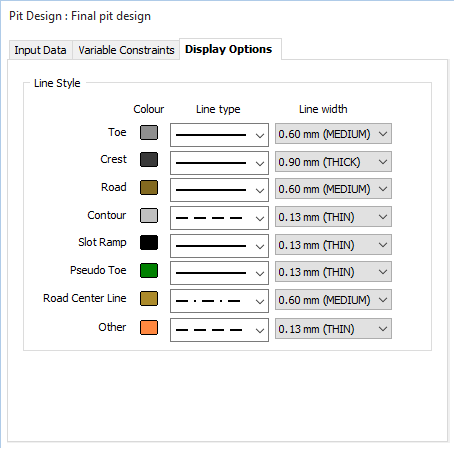

Используйте вкладку Опции просмотра, чтобы настроить Типы линии для различных типов стрингов:
| Тип | Описание |
|---|---|
| Подошва | Стринг подошвы - это нижний стринг карьера или рудного склада. |
| Бровка | Стринг бровки создается при наращивании карьера или рудного склада. Бровка (за исключением конечной бровки) имеет соответствующий стринг подошвы в том же значении Z или высоты. |
| Дорога | Стринг дороги создается при добавлении Дороги. Определяется начальная точка на Бровке и Подошве. |
| Изолинии | Стринг изолинии между последовательными Подошвами и Бровками может использоваться для отображения уступов. |
| Разрезная траншея | Разрезная траншея создается, когда вы добавляете Разрезную траншею. Разрезная траншея - это альтернатива спиральной дороги, использующаяся также для неглубоких карьеров. |
| Псевдоподошва | Стринг псевдоподошвы определяет, где подошва будет без наклона бермы. |
| Центральная линия дороги | Вы можете выбрать отобразить центральную линию дороги (на вкладке Ввода). Центральная линия - это линия, вдоль которой рассчитывается уклон и длина дороги. |
| Другие | Другим стрингам может быть также присвоен цвет и тип линии. |
Укажите цвет линии, тип линии и ширину линии для каждого типа стринга линий карьера.
Двойным нажатием левой кнопки мыши по каждому значку цвета выберете цвет, который может использоваться для разграничения различных линий стрингов в просмотре при проектировании карьера.
Выберите тип линии. Выберите тип линии из выпадающего списка. Теперь пользователю представлен большой выбор типов сплошных, точечных и пунктирных линий.
Выберете (ТОНКУЮ, СРЕДНЮЮ, ТОЛСТУЮ, и т.д.) ширину линии из выпадающего списка. Теперь пользователю предложено большое разнообразие настраиваемых типов ширины (в миллиметрах).
