Вы можете устанавливать параметры проектирования дороги в диалоговом окне Свойства дороги каждый раз, когда хотите Добавить дорогу к карьеру к карьеру или Редактировать дорогу.
Укажите ширину дороги.
Примечание: Чтобы сделать заезд на дорогу, когда вы выбираете Ширину дороги, вам потребуется учитывать Ширину бермы (если доступ на берму активирован в качестве параметров проектирования).
Укажите значение наклона и единицы, в которых он будет измеряться.
При выборе данной опции, дорога будет создана в направлении по часовой стрелке. Не выбирайте данную опцию, если вы хотите создать дорогу в направлении против часовой стрелки.
Выберите опцию, чтобы определить, будет ли длина дороги в отношении уклона рассчитываться с помощью Внутреннего, По центру или Внешнего радиуса дороги. Метод расчета длины, который вы выбираете (и точность результата) будет зависеть от характеристик дороги (степени натяжения кривой и т.д.).
Выберите опцию Произвольная, чтобы указать значение смещения (между 0 и шириной дороги) для отсечения. Если вы не укажете метод расчета, для вычисления длины дороги будет вычисляться с помощью внутреннего радиуса.
Примечание: Выбранные здесь параметры определят, как будут измеряться наклон и радиус разворота.
Возможность создавать горизонтальные части дороги для указанного расстояния, включая опцию создания горизонтальных отрезков дороги между уступами, является техническим требованием во многих случаях.
Если требуется горизонтальный отрезок дороги между уступами, выберете опцию Добавить горизонт. секцию в следующий переход по уступу и укажите длину каждого отрезка.
При добавлении дороги в карьер, полная ширина заезда на берму по умолчанию допускается как в режиме с БРОВКИ, так и с ПОДОШВЫ. Тем не менее, вы можете выбрать опцию, чтобы перезаписать эти настройки по умолчанию:
Укажите, как будет осуществляться заезд на берму. В ситуации, когда вам не нужен доступ на каждую берму, вы можете ограничить доступ с БРОВКИ, с ПОДОШВЫ или выбрать опцию НЕТ, чтобы убрать заезд на берму.
В месте, где берма пересекается с дорогой, вы можете выбрать сделать заезд ПОЛНЫМ или ПОЛОВИНОЙ от ширины бермы. Вы можете ограничить доступ к берме транспорта, но оставить для людей.
Опция не активна, когда НЕТ ЗАЕЗДА на берму. Алгоритм применяется для автоматического расчета длины сужения. Тем не менее, если вы хотите сузить бермы на заданную длину, введите значение. Длина сужения - расстояние от пересечения дороги с местом, где начинается сужение.
Примечание: Вы получите предупреждение, если заданная длина сужения не соответствует заданным параметрам проектирования. Указание некорректного расстояние сужения может привести к неправильному проецированию дороги.
Выберете эту опцию, чтобы отобразить центральную линию дороги.
Если Заезд на берму активирован, выберете ширину доступа на берму - Расширить или Сузить на ширину заезда к берме при пересечении дороги с бермой.

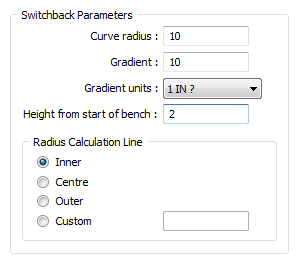

Следующие параметры определяют, как разворот с наклоном будет построен при изменении высоты дороги от одного уступа до другого.
Укажите значение радиуса, которое будет использоваться для определения экстентов и натяжения кривой области поворота.
Укажите значение наклона и единицы, в которых он будет измеряться.
Укажите высоту разворота от начала уступа. Этот параметр характеризует расстояние от уступа, от которого создается сегмент дороги до изменения ее направления.
Радиус измеряется от заданной точки (Внутренняя, Центральная, Внешняя, Произвольная) дороги, принимая во внимание ширину дороги (которая уже задана, как часть свойств дороги).
• Внутренний радиус кривой должен быть выше 0
• Внешний радиус кривой должен быть больше, чем ширина дороги
• Центральный радиус кривой должен быть больше, чем половина ширины дороги
Чтобы измерять радиус из заданной точки дороги, выберете опцию Произвольная и укажите значение, которое является фактором ширины дороги.
Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.
Нажмите на кнопку ОК, чтобы закрыть диалоговое окно Дорога карьера и применить изменения, которые вы внесли.
