Линии откоса

Нажмите на инструмент Создать линии уклона, чтобы создать линии уклона (Линии уклона (бергштрихи и штрихи)) между парой полигонов или стрингов. Созданные линии будут помещены в Активный слой.

Если вы нажмете на опцию Создать линии уклона, не выбрав стринги, то Ассистент выбора предложит вам выбрать четное количество полигонов или стрингов.

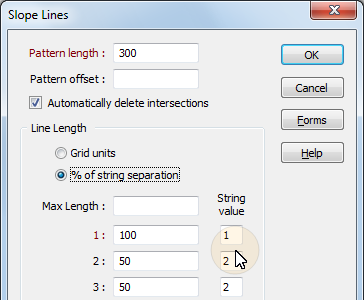

В диалоговом окне Создать линии уклона укажите параметры, которые будут использованы для создания линий уклона.

Длина линий

Задайте длину для разбивки вдоль выбранных стрингов или полигонов (в единицах сетки).

Смещение линий

(По желанию) Задайте величину смещения – расстояние между началом стринга (или полигона) и местом, где будет нарисована первая линия.

Автоматически удалять пересечения

Выберите данную опцию, если вы намерены автоматически удалять пересечения линий.

Длина линий

Задайте количество и длину линий, которые будет выведены для создания схемы. Вы должны задать длину как минимум для одной линии.

В единицах сети

Выберите эту опцию для расчета длины линии в единицах сетки.

В % от расстояния между стрингами

Выберет эту опцию, чтобы рассчитать линию длины как процент расстояния между вводными (обычно подошва и бровка) стрингами или полигонами.

Max длина

(По желанию) Введите максимальную длину, ограничивающую длину линий уклона.

Значение стринга

(По желанию) Введите значение, которое будет ассоциироваться с каждой линией уклона. На основании значений в данных полях могут быть установлены различные стили линий.

Формы

Нажмите на кнопку Формы, чтобы выбрать и использовать сохраненные ранее формы или сохранить введенные вами параметры в качестве новой формы.

ОК

В заключение, нажмите ОК. Между последовательными парами стрингов и полигонов будут созданы линии уклона.
