Загрузить предварительно заданный фрагмент

Один из самых простых способ создать пользовательский макет - это загрузить один или более заданных наборов форм фрагментов. В приложении Micromine представлены различные фрагменты, которые вы можете использовать в качестве основы для своих макетов.

Подсказка: Вы также можете Создание нового макета из шаблона. При загрузке шаблона, стандартный набор фрагментов (то есть, разрез + чертеж) будет мгновенно доступен.

Для загрузки заданного набора:

1. Если она еще не открыта, нажмите на кнопку Формы, чтобы открыть панель.

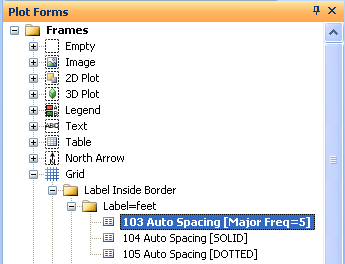

2. На панели Формы доступны различные наборы фрагментов под каждым типом фрагмента.
3. Нажмите на знак (+) слева от типа фрагмента для раскрытия списка предложенных наборов.

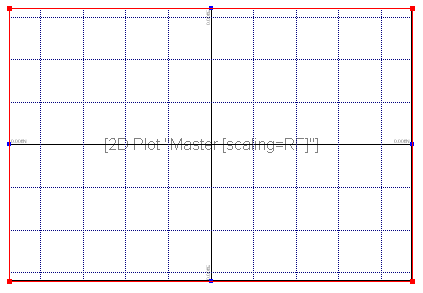

4. Выберите набор: просто перетяните необходимый набор с помощью мыши. Или же, откройте набор двойным нажатием.

Примечание: Если фрагмент уже открыт в макете, он будет открыт заново в виде дочернего фрагмента. См.: Родительские и дочерние фрагменты

5. Для изменения свойств фрагмента, двойным нажатием откройте фрагмент на панели Фрагменты.

Подсказка: Все фрагменты, добавленные к макету чертежа, отображаются на панели Фрагменты чертежа.
