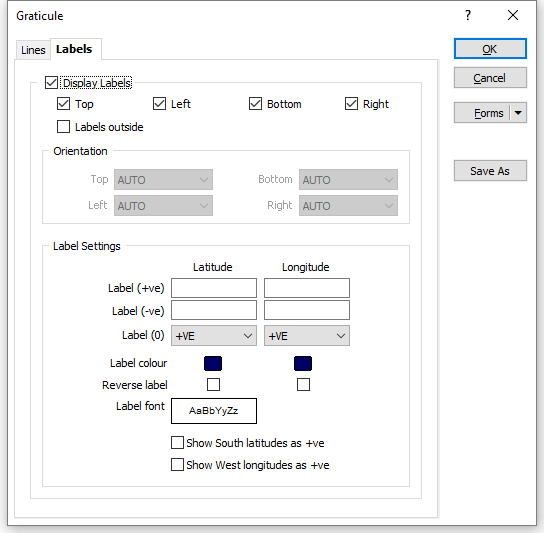

Во вкладке Метки, в диалоговом окне Градусная сетка, задайте способ присвоения меток линиям широты и долготы.
Выберите опцию Показывать метки, чтобы вывести в просмотр метки вдоль сторон сетки - Сверху, Слева, Снизу и Справа. Используйте эту опцию только для того, чтобы отобразить метки по определенным сторонам сетки, а не по всем сторонам.
По умолчанию метки показаны внутри градусной сетки и маркируются горизонтально. Чтобы создать градусную сетку со вставленными метками, выберите опцию Метки снаружи.
На ваше усмотрение используйте опцию Ориентация, чтобы выровнять метки по горизонтали или по вертикали вдоль той или иной стороны градусной сетки. Выберите опцию Автоматически, чтобы сориентировать метки автоматически - в зависимости от доступного пространства на фрагменте чертежа.
Примечание: Вам может понадобиться вручную настроить отступы материнского фрагмента чертежа таким образом, чтобы метки градусной сетки, расположенные снаружи, стали видимыми.
Укажите, как метки будут аннотироваться вдоль положительной и отрицательной осей градусной сетки.
Выберите опции аннотации (+НАЯ, -НАЯ, НЕТ), если Вы хотите облегчить дифференциацию между положительными и отрицательными осями градусной сетки.
Дважды щелкните мышью на окошко отзыва, чтобы задать цвет меток, рисуемых вдоль линий широты и долготы.
Отметьте флажком окошко этой опции, чтобы задать обратный порядок ориентации меток широты и долготы.
Двойным нажатием в окне просмотра Свойства текста выберите шрифт и задайте характеристики текста для меток.
По умолчанию, метки расположены внутри сетки. Выберите эту опцию, чтобы отображать метки снаружи градусной сетки.
Если Вы выберете опцию Показывать Южную широту, как +ная или Показывать Западную долготу, как +ная, то соответствующие значения будут отображаться, как положительные.
