Легенда

В большинстве случаев классификация легенды основывается на наборах цветов, штриховки, символов или линий, заданных для данных во фрагменте чертежа. Для добавления нового фрагмента Легенда:

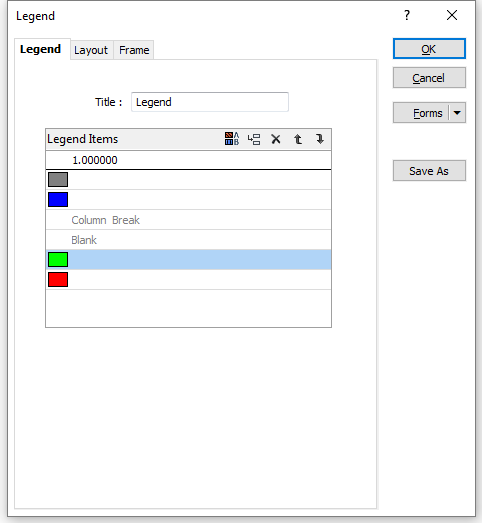

  1. Двойным нажатием откройте фрагмент Легенда на панели Формы:
  2. Во вкладке Легенда укажите Заголовок и установите классификацию легенды:

Заголовок

Введите Заголовок легенды.

Элементы легенды





Щелкните по кнопке Загрузить, чтобы загрузить соответствующий набор ЦВЕТОВ, ШТРИХОВОК, СИМВОЛОВ или ЛИНИЙ из вашего проекта.

В диалоговом окне Загрузка легенды вам предоставляется возможность заменить имеющуюся информацию в наборе. Вы также можете присоединить или вставить элементы в список уже существующих.

Добавить





Нажмите Добавить (или дважды щелкните мышью в под-окне Список) для добавления нового элемента легенды.

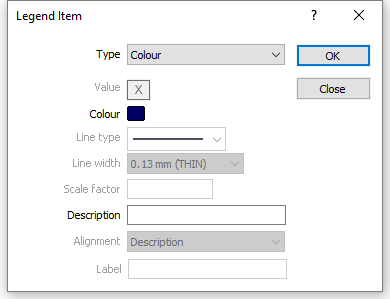

Новые элементы добавляются после уже выбранного элемента. На экране появится диалоговое окноClosed Легенды, в котором вы сможете выбрать Тип (цвет, штриховку, символ, линию, текст, конец колонки или пустой) того пункта, который хотите добавить и укажите Описание.

Если вы выбрали добавить пункт текста, вам также необходимо выбрать опцию Выравнивание, чтобы выровнять текст по описанию или центру столбца.

Для перемещения элемента в списке:

Для удаления элемента из списка:

Для редактирования элемента в списке:

  1. Двойным нажатием откройте элемент.
  2. Диалоговое окно Элемент легенды (см. выше) позволит Вам редактировать тип (цвет, штриховка, символ, текст) элемента или изменить описание.

Для удаления всех элементов в списке:

  1. Выберите первый элемент в списке, а затем Shift+нажать на последнем элементе легенды для выбора всех элементов.
  2. Нажмите Удалить.

    3. Подсказка: Для быстрого добавления подзаголовка и колонки, при добавлении нового элемента, установите тип Текст или Конец колонки. Используйте клавиши Переместить вверх или Переместить вниз для перемещения заголовка в нужное положение в списке.

  1. Настройка внешнего вида легенды производится во вкладке Макет.
  2. Задайте заливку, границы и отступы во вкладке Фрагменты.
  3. Нажмите OK для добавления фрагмента Легенды в макет.
