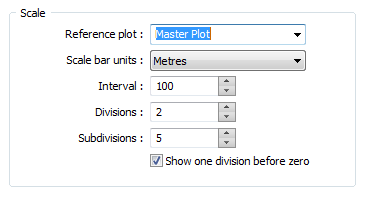

Масштаб
Опорный чертеж
Выберите фрагмент опорного чертежа, который будет использоваться для задания масштаба чертежа.
Единицы масштабной линейки
Выберите единицы из списка предложенных. Доступно большое количество опций. В случае, если единицы измерения неизвестны, Вы можете выбрать опцию Единицы по умолчанию.
Единицы масштабной линейки
Выберите единицы из списка предложенных. Доступно большое количество опций. В случае, если единицы измерения неизвестны, Вы можете выбрать опцию Единицы по умолчанию.
Интервал
Задайте количество интервалов на масштабной линейке.
Главное и Второстепенное деление
Задайте количество делений на каждом интервале. Вы можете увидеть изменения на панели Предварительный просмотр.
Примечание: Когда при вращении вы наведете фокус, у вас появится возможность использовать колесо прокрутки мыши для увеличения или уменьшения отображаемого значения.
Показывать одно деление до нуля
Выберите данную опцию, если Вы хотите отобразить одно деление до нуля. Данная опция часто используется для отображения второстепенных делений на масштабной линейке.

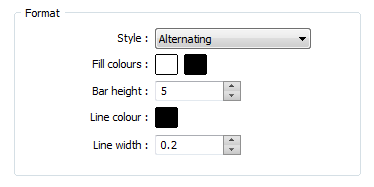

Формат
Стиль
Выберите стиль отображения масштабной линейки.
|
Линия |
|
|
Шахматный |
|
|
Двойной шахматный |
|
Цвета заливки
Двойным нажатием выберите цвета заливки масштабной линейки. Если стиль масштабной линейки ЛИНИЯ, то будет отображаться всего один цвет заливки.
Высота линейки
Задайте высоту масштабной линейки. Для отображения рисок, пожалуйста, обратитесь ко вкладке Метки.
Цвет линии
Если Вы хотите отобразить рамку вдоль масштабной линейки, двойным нажатием выберите её цвет.
Толщина линии
Задайте толщину линии рамки вокруг масштабной линейки.
