Окно разреза

Окно разреза может использоваться в чертеже Разрез+Чертеж в плане для более лучшего понимания данных, отображенных в плане и в разрезе.

Вы можете отобразить метки и линии в координатах разреза и в коридоре данных, заданном параметрами Окно на себя и Окно от себя. Метки и линии можно пометить различными цветами. Вы так же можете выбрать стиль и ширину каждой линии и стиль и высоту меток.

Чтобы добавить окно разреза:

1. Выберите необходимый чертеж в плане на панели Фрагменты.
2. Нажмите правой кнопкой мыши и выберите опцию Добавить окно разреза. Как вариант, дважды щелкните мышью на тип набора форм Окно разреза на панели Формы чертежа.

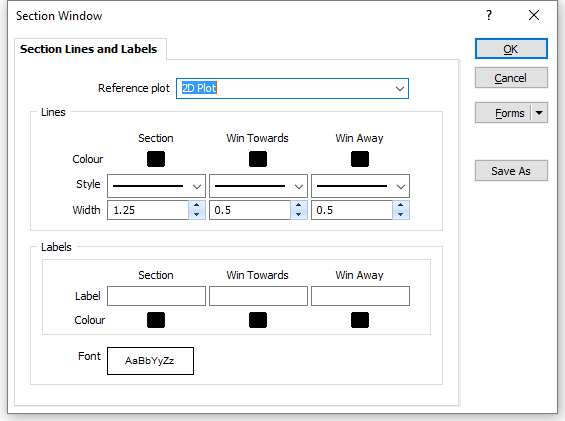

3. Установите следующие параметры в Окне разреза:



Опорный чертеж

Окно разреза используется для отображения данных чертежа в плане в виде разреза, для этого необходимо задать опорный чертеж.

Задайте свойства Опорного чертежа Окна разреза в Чертеж разреза.

Линии

Двойным нажатием задайте Цвет линий разреза, окна от себя и окна на себя.

Далее:

• Выберите Тип линий из раскрывающегося списка (СПЛОШНАЯ, ПУНКТИР, ШТРИХ, ШТРИХ ПУНКТИР, ПУНКТИР 2 ШТРИХА).
• Задайте Ширину линий в единицах.

Метки

Задайте текстовые метки, которые будут использоваться как аннотация к линиям разреза, Окна от себя и Окна на себя. Двойным нажатием выберите цвет меток.

Шрифт

Текстовые метки будут отображаться в виде шрифта true type. Двойным нажатием выберите шрифт и задайте его размер и тип.

4. Так как Окно разреза является дочерним фрагментом, то оно не имеет общих свойств (заливка, границы и отступ). Нажмите OK для добавления Окна разреза.

Примечание: Поскольку Окно разреза является дочерним фрагментом, то оно не имеет общих свойств (заливка, границы и отступ), и автоматически принимает границы материнского фрагмента.

Вы можете выбрать Окно разреза только на панели Фрагменты.
