Редактирование меток

Примечание: В процессе загрузки метки в фрагментах чертежа (файлы PEL) теперь конвертируются в объекты аннотации. У вас имеется возможность редактировать эти аннотации, для этого необходимо выбрать фрагмент чертежа и нажать на кнопку Редактировать метки. Однако, в данном случае все изменения сохраняются в файл PEL (как стринг xml), а не в отдельный Файл аннотации.

Чтобы редактировать метки:

1. Выберите Фрагмент аннотации в панели Фрагменты чертежа:



2. Щелкните по кнопке Редактировать метки в панели инструментов Аннотация. Тем самым вы переведете чертеж в режим Редактировать метки и активируете функции в панели инструментов Аннотация чертежа:



Панель инструментов Макета чертежа:



3. Выберите метку Текст или Выносной текст.

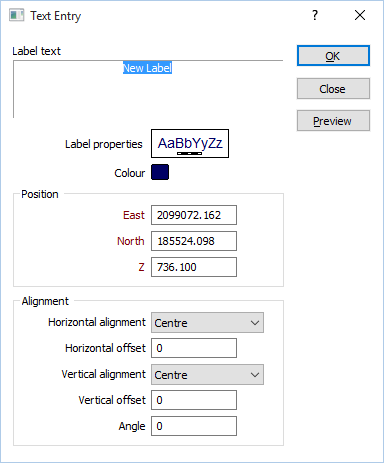

4. Нажмите на кнопку Редактировать текст, чтобы редактировать свойства метки:





Как вариант, вы можете отредактировать свойства выбранной метки Текста или Выносного текста в окне Свойства:

Текст

Здесь у вас имеется возможность отредактировать текст метки.

Шрифт

Нажмите на поле Шрифт, после чего щелкните по кнопке многоточие (...), чтобы выбрать стиль и размер шрифта, который вы намерены использовать в тексте меток.

Цвет шрифта

Нажмите на поле Цвет, после чего щелкните по кнопке многоточие (...), чтобы выбрать цвет, который вы намерены использовать для цвета текста меток. Значения цвета RGB отображаются в окне свойств.

Восточные, Северные и Z координаты

Расположение метки (в единицах сетки) можно изменить. Если заданные вами значения попадают за границы чертежа, то метка исчезнет с макета.

Выравнивание по горизонтали и смещение

По умолчанию опция Выровнять по горизонтали установлена на значение СЛЕВА. Вы можете изменить это значение на СПРАВА или ПО ЦЕНТРУ.

При желании, вы можете задать смещение по горизонтали. Смещение по горизонтали - это множитель ширины символа.

Вертикальное выравнивание и смещение

По умолчанию опция Выровнять по вертикали установлена на значение ПО ЦЕНТРУ. Вы можете изменить это значение на СВЕРХУ и СНИЗУ.

При желании, Вы можете задать смещение по вертикали. Смещение по вертикали - это множитель высоты символа.

Угол текста

По умолчанию угол метки равен 90, соответственно, метка параллельна оси X. Если вы хотите, чтобы метка отображалась при каком-либо угле, введите значение в градусах.

Например, если вы укажите значение 0, метка на чертеже будет размещена параллельно оси Y. Вы можете задать любой угол между точками запада, востока, севера и юга.

Добавить вращение

Чтобы осуществить вращение текста, укажите значение, которое будет добавлено в имеющееся значение ориентации метки. Значение Угла текста является приращенным, поле Добавить вращение является пустым.
