Область чертежа (определяемая размером бумаги и отступами) подсвечивается красным.
Для того, чтобы настроить страницу:
Область чертежа (определяемая размером бумаги и отступами) подсвечивается красным.

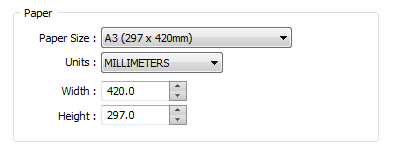

В списке представлены как метрические единицы, так и единицы британской системы мер и весов.
Примечание: Если вы выбираете размер бумаги по умолчанию, этот размер будет определяться вашим драйвером принтера и это необязательно будет стандартный размер бумаги. Чтобы убедиться в том, что к чертежу применен стандартный размер бумаги, нажмите на кнопку Формы, чтобы выбрать соответствующий набор форм (ISO, ANSI, ARCH).
Выберите единицы измерения. Все вводимые Вами далее значения должны быть указаны в этих единицах измерения. Так же данное поле определяет МИЛЛИМЕТРЫ или ДЮЙМЫ, которые будут использоваться во всех остальных полях ввода.
Если Вы выбрали пользовательский размер бумаги, задайте высоту и ширину листа.
Задайте величину отступов слева, справа, сверху и снизу от краев страницы. Данные значения определяют область чертежа на бумаге. Все фрагменты чертежа будут располагаться в данной области чертежа.

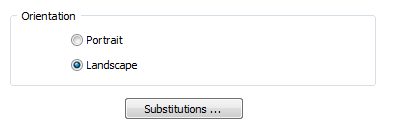

Выберите ориентацию бумаги (Книжная или Альбомная).
Примечание: Опция "На всю страницу" активируется по умолчанию во всех случаях, когда размер бумаги или ориентация страницы изменяются.
Нажмите Подстановки... для задания подстановок, которые будут использоваться для изменения данных на чертеже, например, номера разрезов, дата, заголовок и прочее.
Для получения дополнительной информации, пожалуйста, перейдите к теме Заданные пользователем подстановки.
