Редактирование веера

Вы находитесь здесь:Редактирование веера

Редактировать веер

Нажмите на кнопку Редактировать буровой веер, чтобы войти в режим Редактирование веера. Если вы нажимаете на кнопку Редактировать буровой веер, активируются опции, которые позволяют вам определить границу веера, параллельные скважины, веер скважин, создать одну скважину, перенумеровать скважины, указать параметры для вычисления заряда.

Примечание: Для использования данных инструментов необходимо выбрать веер скважин который может быть "пустым" или "не пустым". Веер является "пустым", если в нем нет скважин или не задана граница веера.

После того как вы активируете режим Редактирования веера.

Если ни один из объектов не выбран, Ассистент выбора предложит вам выбрать веер, который вы хотите редактировать.

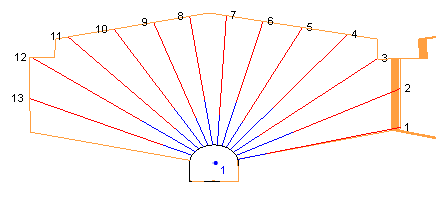

Окно просмотра будет ортогонально к выбранной плоскости веера.

Сам просмотр ограничен пределами выбранного веера на текущей выработке (просмотр будет направлен на веер от точки начала подземной выработки). Неактивные веера данной выработки отображаться не будут.

Диаметр, Угол, Длина, Начало заряда, Тип заряда, Плотность заряда и Замедление взрыва - все эти значения можно редактировать в окне Свойства.

Инструменты Редактирования веера доступны в панели Панель инструментов Проектирование буровых вееров.

Подсказка: Если отображение на экране не является ортогональным, тогда кнопки в панели инструментов Редактирование веера будут неактивны. Для возврата к ортогональному виду бурового веера щелкните по опции Сделать просмотр ортогональным к плоскости бурового веера, которая расположена в панели инструментов Проектирование буровых вееров.
