Выберите опцию Горные работы | Проектирование вееров | Экспорт, либо нажмите на кнопку Экспорт в панели инструментов Панель инструментов Проектирование буровых вееров, чтобы экспортировать Базу данных буровых вееров. Файловые форматы IREDES поддерживаются.
IREDES - это международный стандарт обмена данными по бурению, а также промышленный стандарт, который унифицирует обмен данных между горным оборудованием и компьютерными системами. Тип файла вывода - XML.

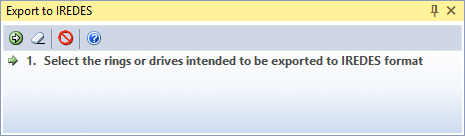

Слой Проектирование вееров должен быть открыт в Визексе и являться активным. Приложение предложит вам выбрать выработки и веера, которые вы намерены экспортировать:

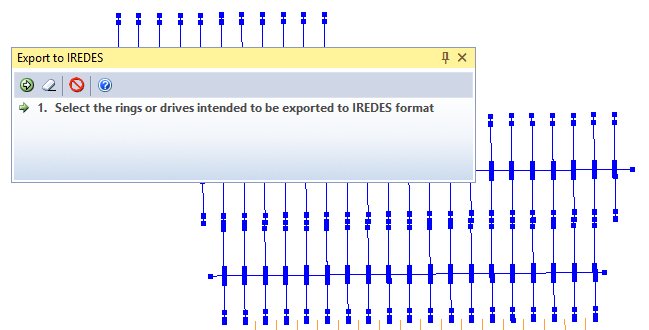

Если вы выбираете выработку, все веера этой выработки будут включены в экспорт. У вас имеется возможность использовать мышку вместе, чтобы добавлять имножественные выработки и веера. Чтобы исключить или добавить отдельные веера, используйте мышку наряду с клавишей CTRL.

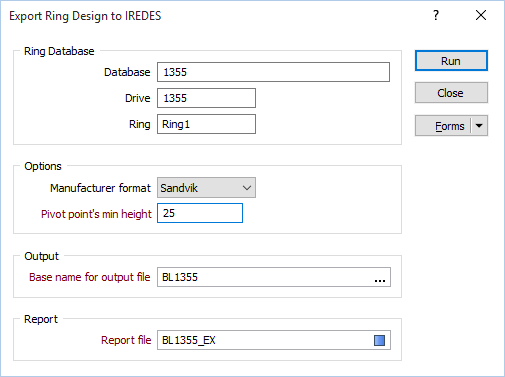

После того как вы выберете выработку и веера, которые вы намерены экспортировать, на экране появится окно Экспортировать проект буровых вееров.
База данных буровых вееров, а также выработки и веера, которые вы выбрали в просмотре, показаны в группе База данных буровых вееров и являются только данными просмотра. Вы не можете изменить выбор данных до тех пор, пока не закроете диалоговое окно и не повторите выбор в интерактивном режиме.

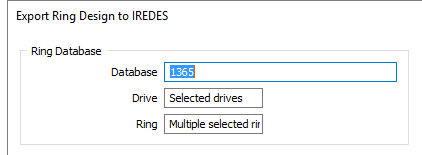

Если вы выбрали множественные выработки и веера, эта информация будет отражаться в командных строках Выработки и Веера:
Форматы экспорта варьируются в зависимости от производителя. В настоящий момент поддерживаются следующие форматы:
| Производитель | Формат |
|---|---|
| Sandvik | Самая нижняя точка поворота используется в качестве исходной для трансформации проектных координат в координаты плана бурового станка. Такая точка становится на станке точкой 0,0,0. Скважины экспортируются в трансформированные координаты, вследствие чего Точка поворота для скважины - это ее начало, а Точка подошвы - это конец скважины. |
Укажите минимальную высоту точки поворота (стрелы станка) из подошвы выработки.

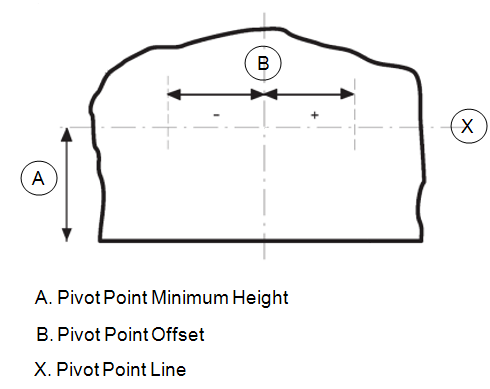

Точка поворота, как оговорено, это действительное положение в туннели, она должна быть вам известна прежде, чем вы начнете проектировать веер скважин. Ось Х также называется линией точки поворота. Минимальная высота линии точки поворота должна быть определена и ограничена физическими пределами бурового станка. Все скважины веера должны начинаться от линии точки поворота, либо от одной точки на этой линии в случае работы с веером, либо каждая скважина должна иметь свою собственную точку поворота.
Для каждого веерка по каждой выработке будет создан отдельный файл вывода. К опорному имени добавляется суффикс, чтобы сделать это имя уникальным.
Введите (или выберите двойным нажатием левой кнопки мыши) имя файла отчета.
