Создать каркас и содержания

Используйте данную функцию при проектировании вееров, чтобы создать каркасы, представляющие область, которая будет взорвана. Функцию Создать каркас можно запустить для выбранного веера или всех вееров на выбранной выработке.

При создании каркаса вам доступна опция оценки тоннажа и содержания области взрыва.

Для активации панели инструментов Проектирование буровых вееров, убедитесь в том, что слой просмотра Проектирование буровых вееров является активным.

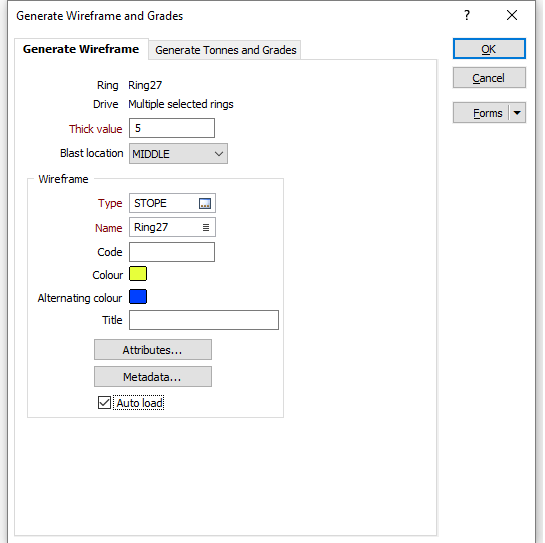

Если на экране ничего не выбрано, после нажатия на кнопку Создать каркас Ассистент выбора предложит вам выбрать веер или выработку. На экране появится диалоговое окно Создать каркас и содержания.

Примечание: Каркасы будут закрывать стринги выработки, если вы не сделаете их прозрачными. Для выбора стринга выработки до нажатия на кнопку Создать каркас, вам необходимо отключить просмотр каркасов выработки.

Во вкладке Создать каркас укажите параметры каркасов, которые будут представлять область взрыва для текущего веера, веера выбранной выработки или всех вееров проекта. Если выбран веер, в диалоговом окне отображается его имя. Если выбрана выработка, в диалоговом окне появляется надпись "Выбрано несколько".

Значение мощности

Высота и ширина границ веера используется при создании каркасов области взрыва. Для оценки глубины области взрыва укажите Значение мощности, которое представляет оценку степени дробления породы по обеим сторонам границы веера.

Если, к примеру, вы вводите значение 4 метра, мы ожидаем, что порода будет дробиться на 2 метра с каждой стороны от границы веера.

Местоположение взрывчатых веществ

Выберите опцию Месторасположения каркаса относительно веера. Вы можете выбрать одно из трех состояний - СРЕДНЕЕ, ПЕРЕДНЕЕ, ЗАДНЕЕ:

• СРЕДНЕЕ - По умолчанию каркас расположен вокруг веера (на половине расстояния, указанного в диалоговом окне в каждом направлении).
• ПЕРЕДНЕЕ - Каркас "продвигается" в направлении веера, веер находится "впереди" создаваемого каркаса.
• ЗАДНЕЕ - Каркас "оттягивается назад" в направлении веера, веер находится "сзади" создаваемого каркаса.

Каркас

Прежде чем создать и сохранить каркасы, вам необходимо указать их тип и внести стандартные и заданные пользователем (если это приемлемо) атрибуты этого типа. При желании, вы можете назначить заголовок создаваемому каркасу.

Цвет и Цвет чередования

Задайте цвет линии каркаса. При создании нескольких каркасов укажите цвет чередования, который будет применяться к каждому второму каркасу. Это позволит вам отличать каркасы друг от друга.

Атрибуты

Чтобы указать атрибуты, заданные пользователем, нажмите на кнопку Атрибуты.

Метаданные

Чтобы ввести метаданные каркаса, нажмите на кнопку Метаданные.

Автоматическая загрузка

Выберите эту опцию, чтобы загрузить сгенерированный файл вывода в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим вывода.

Создать тоннаж и содержания

Forms

Click the Forms button to select and open a saved form set, or if a form set has been loaded, save the current form set.

ОК

В заключение, нажмите на кнопку ОК для запуска функции.
