Создание чертежа бурового веера

Вы находитесь здесь:Печать веера

Создание чертежа веера

Чтобы создать чертеж бурового веера:

Нажмите на кнопку Печать веера на панели инструментов Проектирование буровых вееров.

Примечание: Процесс печати в Проектировании вееров отличается от работы в основном модуле Печать. Создается определенный тип чертежа со своими подстановками. Вы должны использовать Печать веера на панели Проектирование буровых вееров ТОЛЬКО для создания файла чертежа с отображением вееров.

Если веера не выбраны, Ассистент выбора предложит вам выбрать веер, который вы хотите напечатать прежде, чем откроется диалоговое окно Создать файл чертежа.

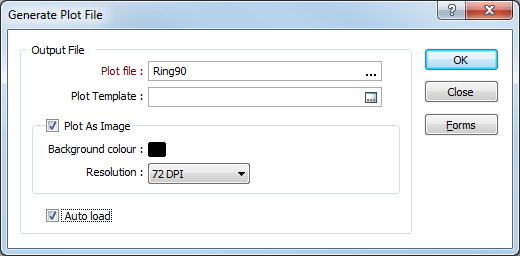

В диалоговом окне Создать чертеж веера вы может выбрать опцию создания файла чертежа или изображения.

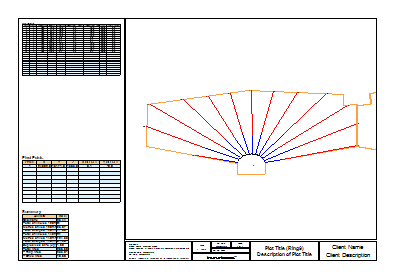

Нажмите на кнопку OK, чтобы создать Чертеж веера (или изображение).

Данные, содержащиеся в каждом фрагменте макета чертежа, извлекаются из Базы данных вееров и хранятся во временном файле (.DAT) данных в под-папке \Ring DesignDATfiles внутри папки текущего проекта.

Временные файлы, ассоциированные с файлом Чертежа веера, при удалении файла Чертежа веера будут автоматически удаляться.

В случае если было выбрано несколько буровых вееров, диалоговое окно Создать файл чертежа останется открытым, а имя файла чертежа будет изменено для следующего бурового веера. Нажмите на кнопку OK, чтобы создать последующие чертежи (или Отменить).

Подробные сведения о каждом буровом веере и точках поворота будут отображены на экране. Число скважин и количество зарядки для отдельных диаметров показаны в Обзоре чертежа бурового веера.
