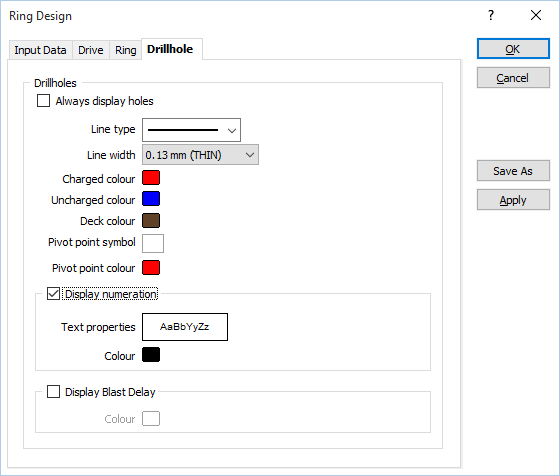

Во вкладке Скважины, в диалоговом окне Проектирование вееров, укажите характеристики просмотра скважин.
Скважины по умолчанию будут отображаться на веере только в режиме Редактирование веера. Выберите данную опцию, чтобы всегда отображать скважины независимо от режима или ориентации просмотра
Выберите тип линии. Выберите тип линии из выпадающего списка. Теперь пользователю представлен большой выбор типов сплошных, точечных и пунктирных линий.
Выберите толщину линии (ТОНКУЮ, СРЕДНЕЙ ТОЛЩИНЫ, ТОЛСТУЮ или настройте сами) из выпадающего списка. Теперь пользователю предложено большое разнообразие настраиваемых типов ширины (в миллиметрах).
Двойным нажатием левой кнопки мыши на поле цвета выберите цвет, который будет использоваться для того, чтобы различать заряженные и незаряженные секции.
Двойным нажатием выберите символ точки поворота, а затем укажите ее цвет.
Выберите данную опцию, чтобы отобразить номера скважин.
Для нумерации скважин: Двойным нажатием в окне пред. просмотра Свойства текста выберите шрифт и задайте характеристики текста для меток.
Двойным щелчком левой кнопки мыши выберите цвет меток.
Выберите данную опцию для отображения задержки взрыва, а затем задайте цвет текстовой аннотации. Эту опцию необходимо выбрать, если намерены установить задержку и отобразить ее в чертеже веера.
Примечание: Задержка взрыва всегда отображается в качестве свойств скважины и включена в отчет по проектированию буровых вееров.
