Просмотр

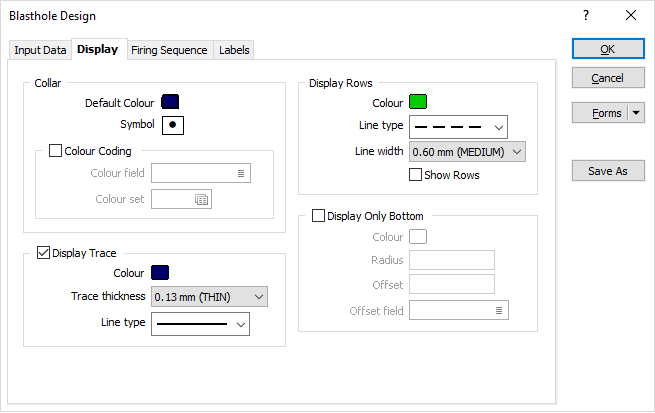

Используйте вкладку Опции просмотра в диалоговом окне Проектирование скважин БВР, чтобы настроить отображение устьев, траекторий и рядов взрывных скважин.
Устье
Двойным щелчком мыши (F3) выберите цвет по умолчанию, который будет использоваться для отображения устьев в случае, если набор цветов не задан.
Дважды щелкнув мышью, задайте символ для отображения устьев скважин. Можно выбрать символы из любого шрифта TrueType или OpenType.
Цветовая кодировка
Воспользуйтесь данной опцией, если вы намерены применить цветовую кодировку на основе поля цвета.
Выберите поле в файле ввода, содержащее значения, которые определяют цветовую кодировку. Связанный с полем набор цветов применяется для цветовой кодировки текстовых значений или числовых диапазонов. Значение в этом поле определяет цвет вывода на экран каждой записи в этом файле.
Двойным щелчком мыши (F3) выберите набор цветов, который будет использоваться для отображения данных. Набор цветов применяется для цветовой кодировки текста или числовых диапазонов. С его помощью определяется цвет каждого значения в поле цвета. Щелкните правой кнопкой мыши (F4) и создайте новый или отредактируйте существующий набор цветов.
Показывать траекторию
Выберите данную опцию, если вы хотите вывести в просмотр траекторию скважины с заданными цветом, типом линии и толщиной.
Цвет
Двойным щелчком мыши (F3) выберите цвет, который будет использоваться для отображения траектории.
Тип линии
Выберите тип линии. Вы можете предварительно просмотреть тип линии в выпадающем списке. Вам предоставлен широкий выбор сплошных, точечных и пунктирных линий.
Толщина линии
Выберите толщину траектории из выпадающего списка (ТОНКУЮ, СРЕДНЕЙ ТОЛЩИНЫ, ТОЛСТУЮ или настройте сами). Вам предложен широкий выбор настраиваемых типов толщины (в миллиметрах).
Показывать ряды
Выберите цвет и тип линии для отображения рядов скважин БВР. Кроме этого вы можете указать, показывать или не показывать ряды по умолчанию. Если вы добавляете или редактируете ряд, в процессе редактирования ряды отображаются автоматически.
Цвет
Двойным щелчком мыши (F3) выберите цвет, который будет использоваться для отображения траектории.
Тип линии
Выберите тип линии. Вы можете предварительно просмотреть тип линии в выпадающем списке. Вам предоставлен широкий выбор сплошных, точечных и пунктирных линий.
Отображать только забой скважины
Расположение устья новой буровзрывной скважины не должно обязательно совпадать с расположением забоя скважины с вышележащего взрывного блока. Однако, иногда необходимо отображать забои скважин блока, который лежит выше текущего блока.
Если вы выбираете опцию Отображать только забой скважины, буровзрывные скважины из Файла ввода загружаются в слой, закрытый для редактирования, в котором видны только забои скважин. Более того, при настройке цвета отображения и радиуса забоев, вы можете указать смещение вдоль траектории. Для отображения перебура можно использовать постоянное значение смещения или поле смещения.
