Ориентация и геометрия

Измерение ориентации геологических характеристик достигается их разложением на линейные и плоскостные.

Ориентация плоскостей всегда измеряется с использованием Простирания и Падения, или Падения и Направления падения;
Падение - это угол между горизонталью и жилой, структурой или породой. Падение всегда измеряется вниз по прямому углу от наклона.

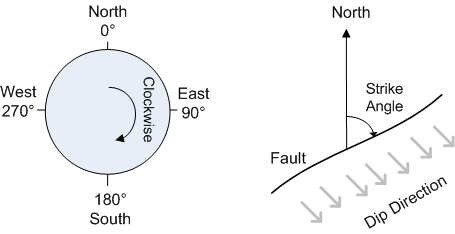

Простирание - это направление линии, задаваемой пересечением геологической плоскости (например разлома) и горизонтальной плоскости (например земли) относительно севера.

Обозначение простирания и падения непостоянны, для их определения необходима третья составляющая - сторона простирания (право/лево); Например, при правостороннем простирании, структура имеет уклон вправо вниз, если смотреть на неё вдоль направления простирания.
Падение и направление падения такой особенности не имеют, поэтому они более предпочтительны для использования;
Простирание и направление падения измеряются по часовой стрелке от Севера, в диапазоне от 0 до 360°. Направление падения всегда измеряется по прямому углу от простирания;

Падение измеряется вниз от горизонтали, положительным значением в диапазон от 0 до 90°. Падение не может быть отрицательным значением;
Несмотря на то, что падение и направление падения предпочтительнее для использования, специалисты в полях обычно измеряют значения простирания и падения, поскольку это не требует специального оборудования. Простирание очень легко преобразовать в направление падения.

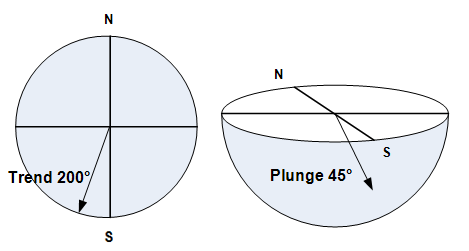

Ориентация линейных характеристик всегда измеряется с использованием Тренда и Погружения, при этом Трендом иногда называют азимут или направление погружения.
Тренд измеряется по часовой стрелке от севера, в диапазоне от 0 до 360°;
Погружение измеряется вниз от горизонтали, в диапазоне от 0 до 90°;
Отрицательные значения погружения допускаются, однако их редко используют. Будьте внимательны, неправильное применение знака может привести к ошибкам;

Погружение и тренд довольно трудно измерить без использования специального оборудования;
Геологи обычно измеряют погружение и тренд во вторую очередь, сначала измеряют простирание и погружение плоскости, содержащей линейный объект, а затем измеряют угол между простиранием и линейным объектом. Данный угол называется Склонение линейных характеристик;

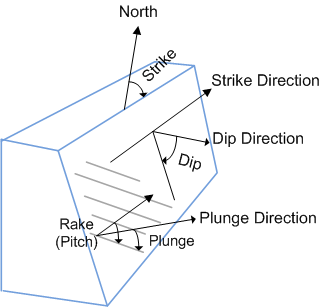

На рисунке ниже показано соотношение между простиранием (или направлением падения), падением и склонением:

Простирание, падение и склонение преобразуются в погружение и тренд с помощью стереограммы или соответствующего программного обеспечения.

Скважины можно считать линейными объектами;

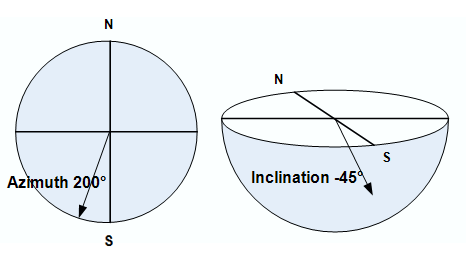

Ориентация скважин обычно измеряется с использованием азимута и наклона;
Азимут измеряется по часовой стрелке от севера, в диапазоне от 0 до 360°.
Наклон измеряется относительно горизонтали, в диапазоне от +90° (вертикально вверх) до -90° (вертикально вниз);
Обратите внимание, для наклона скважин используется противоположный знак (применительно к линейным объектам). Геологические линии измеряются положительно вниз, при этом наклон скважин измеряется отрицательно вниз;

В данном случае можно ориентироваться на простое правило: погружение - положительно вниз, наклон скважины - отрицательно вниз.

Стринги также можно считать линейными объектами;
Ориентация стрингов измеряется с использованием азимута и наклона;
Наклон измеряется относительно горизонтали, в диапазоне от +90° (вертикально вверх) до -90° (вертикально вниз), аналогично наклону скважин;
Азимут измеряется по часовой стрелке от севера, в диапазоне от 0 до 360°.
