Зоны исключения

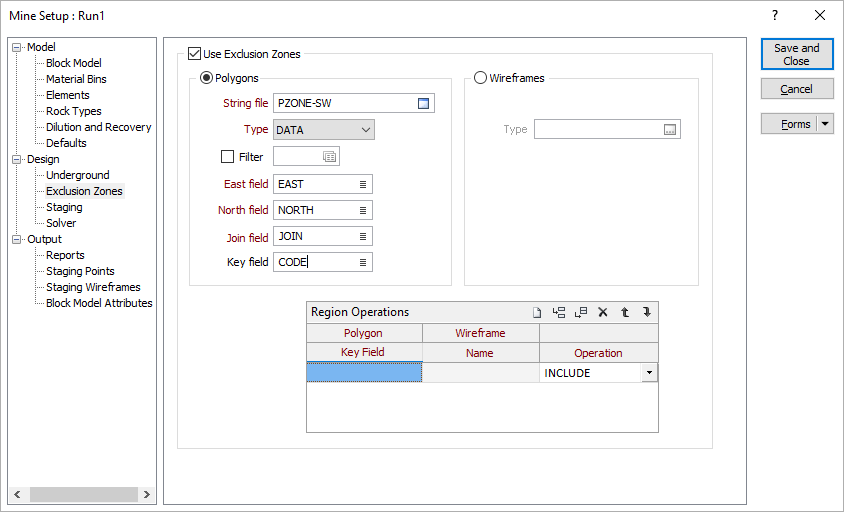

Установите флажок Использовать зоны исключения в меню Проект | вкладка Зоны исключения, чтобы указать зоны которыми будут ограничены сгенерированные выемочные единицы или из которых они должны быть исключены. Зоны могут быть очерчены с помощью полигонов или каркасов

Полигоны

Выберите, чтобы разграничить зоны полигонами.

Полигоны должны быть в виде ПЛАН.

Файл стрингов

(Только для полигонов.) Укажите имя файла, содержащего полигоны зоны исключения.

Тип

(Только для полигонов.) Выберите тип файла (ДАННЫЕ / СЪЕМКА / СТРИНГ / СВЯЗЬ ODBC / СВЯЗЬ MDB), который содержит полигоны зоны исключения.

Фильтр

(Только для полигонов, необязательно.) Выберите эту опцию, чтобы задать фильтр для Файла стрингов и определить точки, которые будут включены в полигоны. Задайте фильтр.

Поле Восточных координат

(Только для полигонов.) Выберите поле в Файле стрингов, из которого будут браться восточные координаты для точек в полигонах зоны исключения.

Поле Северных координат

(Только для полигонов.) Выберите поле в Файле стрингов, из которого будут браться северные координаты для точек в полигонах зоны исключения.

Поле соединения

(Только для полигонов.) Выберите поле в Файле стрингов, из которого будут браться значения соединения для точек в полигонах зоны исключения.

Ключевое поле

(Только для полигонов.) Выберите поле в Файле стрингов, из которого будут браться ключевые значения для точек в полигонах зоны исключения.

Каркасы

Выберите эту опцию, чтобы отобразить зоны каркасами.

Тип

(Только для каркасов.) Выберите тип каркаса. который будет использоваться, чтобы обозначить зоны.

Операции по области

Укажите следующие параметры для каждого полигона/каркаса, который будет использоваться для отображения зоны.

Ключевое значение полигона

(Только для полигонов.) Укажите значение в Ключевом поле для полигона, который будет очерчивать полигоны зоны.

Имя каркаса

(Только для каркасов.) Выберите имя каркаса, которое очерчивает зону.

Операция

Выберите, должен ли полигон / каркас быть ВКЛЮЧЕН или ИСКЛЮЧЕН из области оптимизации.

Каждый полигон / каркас ("под-область"), указанный в списке, будет обрабатываться в последовательности, как описано ниже. Все операции ссылаются на блочную модель, указанную во вкладке Модель | Блочная модель и используют центроиды блоков в этой модели.

Для первой под-области:

Если для параметра Операция задано значение Включать, все блоки, лежащие внутри под-области, будут помечены как включенные в область оптимизации, с исключением всех остальных блоков.
Если для параметра Операция выбрано значение Исключать, все блоки, лежащие внутри под-области, будут помечены как исключенные из области оптимизации, все остальные блоки будут включены.

Для оставшихся под-областей операция, указанная для каждой под-области, будет перезаписана для всех предшествующих под-областей и не окажет влияния на блоки вне под-области:

Если для параметра Операция задано значение Включать, все блоки, находящиеся внутри под-области, будут помечены как включенные в область оптимизации.
Если для параметра Операция установлено значение Исключать, все блоки, лежащие внутри под-области, будут помечены как исключенные из области оптимизации.

Пример: если файл стрингов содержит набор полигонов, причем каждому полигону присваивается ключевое значение «Да» или «Нет», чтобы указать, должна ли выделенная зона быть включена или исключена, список Операции по области должен быть настроен следующим образом :

Ключевое значение полигона	Операция
Да	ВКЛЮЧИТЬ
Нет	ИСКЛЮЧИТЬ
