Моделирование полигона
Функция Моделирование | Условное моделирование | Полигон использует РБФ (радиально-базисные функции) для интерполяции данных из замкнутых стрингов или полигонов. Входные данные должны сочетать замкнутые полигоны, представляющие собой профили по трехмерной фигуре (например интерпретация рудного тела или фигуры профиля подземной выработки). Как и при работе с другими функциями условного моделирования Micromine, в результате данного процесса будет получен каркас - трехмерный солид.
У этой функции есть много общего с остальными инструментами условного моделирования Micromine. Самая большая разница заключается в определении полигонов - чтобы настроить распределение вершин в каждом полигоне, вы используете опцию Полигоны ограничения во вкладке Ввод. Существует две настройки:
- Минимальное расстояние между точками: Используйте эту опцию, чтобы исключить точки, которые расположены слишком близко к друг другу, что может привести к созданию слишком шумной модели.
- Максимальное расстояние между точками: Используйте ее, чтобы добавить точки в полигоны, так чтобы они были распределены по полигонам и между ними.
Используйте Полигоны ограничения, чтобы создавать одинаковое количество вершин между разрезами и в пределах полигонов.
Ввод
Файл

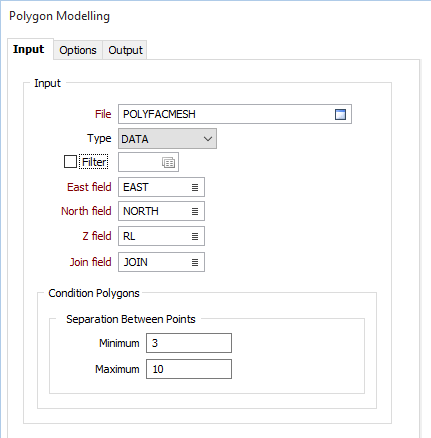

Во вкладке Ввод, в диалоговом окне Моделирование полигона, двойным щелчком левой кнопкой мыши (или с помощью кнопки поиска) выберите файл, содержащий полигоны.
Поля Восточных, Северных и Z координат
Двойным нажатием левой кнопки мыши выберите имена полей координат в Файле ввода.
Поле соединения
Укажите имя поля, содержащего значения, которые определяют каждый отдельный стринг. Если последовательные записи имеют одинаковое значение в этом поле, то точки будут объединены линией.
Полигоны ограничения
Расстояние между точками
Укажите значение "Минимальное расстояние между точками", чтобы исключить точки, которые расположены слишком близко, так как они могут сделать модель некорректной.
Укажите значение "Максимальное расстояние между точками", чтобы добавить точки в полигоны для получения равномерного распределения между полигонами.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Запуск
Если вы заполнили вкладки Опции и Вывод, нажмите на кнопку Запустить, чтобы начать работу функции.
Примечание: для более продуктивного использования ресурсов процессора в работе с различными приложениями и задачами, при запуске операций, требующих больших объемов вычислений, вы можете воспользоваться вкладкой Расширенные, в функции Сервис | Опции | Визекс, чтобы уменьшить количество ядер, используемых программой Micromine.
